8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as
8
Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
8
Profundidad
Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la ranura
8
Avance de fresado
Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
8
Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra según el eje de
la misma con un movimiento pendular
8
Tipo de mecanizado (0/1/2)
Q215: Determinación
del tipo de mecanizado:
0
: Desbaste y Acabado
1
: Sólo Desbaste
2
: Sólo Acabado
8
Coordenadas de la superficie de la pieza
Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
8
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada Z, en la cual no se puede producir
ninguna colisión entre la hta. y la pieza
8
Centro 1er eje
Q216 (valor absoluto): Centro de la
ranura en el eje principal del plano de mecanizado
8
Centro 2º eje
Q217 (valor absoluto): Centro de la
ranura en el eje auxiliar del plano de mecanizado
8
Diámetro del círculo teórico
Q244: Introducir el
diámetro del arco de círculo
8
Longitud lado 2
Q219: Introducir la anchura de la
ranura; cuando la anchura de la ranura es igual al
diámetro de la hta., el TNC sólo realiza el desbaste
(fresado de la ranura)
8
Ángulo inicial
Q245 (valor absoluto): Introducir el
ángulo del punto inicial en coordenadas polares
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva
, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!

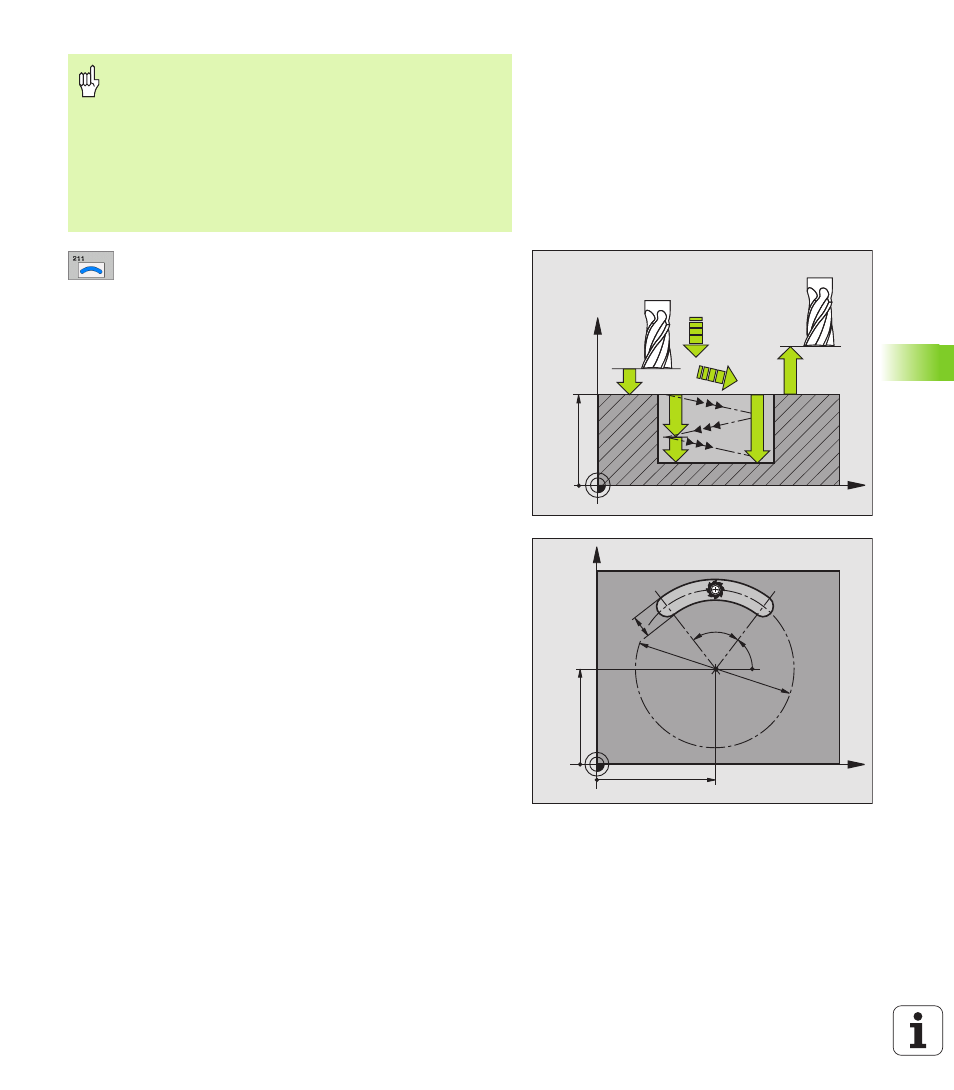

X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
