11.2 Familias de funciones -
Parámetros Q en vez de
valores numéricos
Aplicación
Con la función paramétrica Q FN0: ASIGNACION se les puede asignar a
los parámetros Q valores numéricos. Entonces en el programa de
mecanizado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
Con las familias de funciones se programan p.ej. como parámetros Q
las dimensiones de una pieza.
Para la programación de los distintos tipos de funciones, se le asigna
a cada uno de estos parámetros un valor numérico correspondiente.
Ejemplo

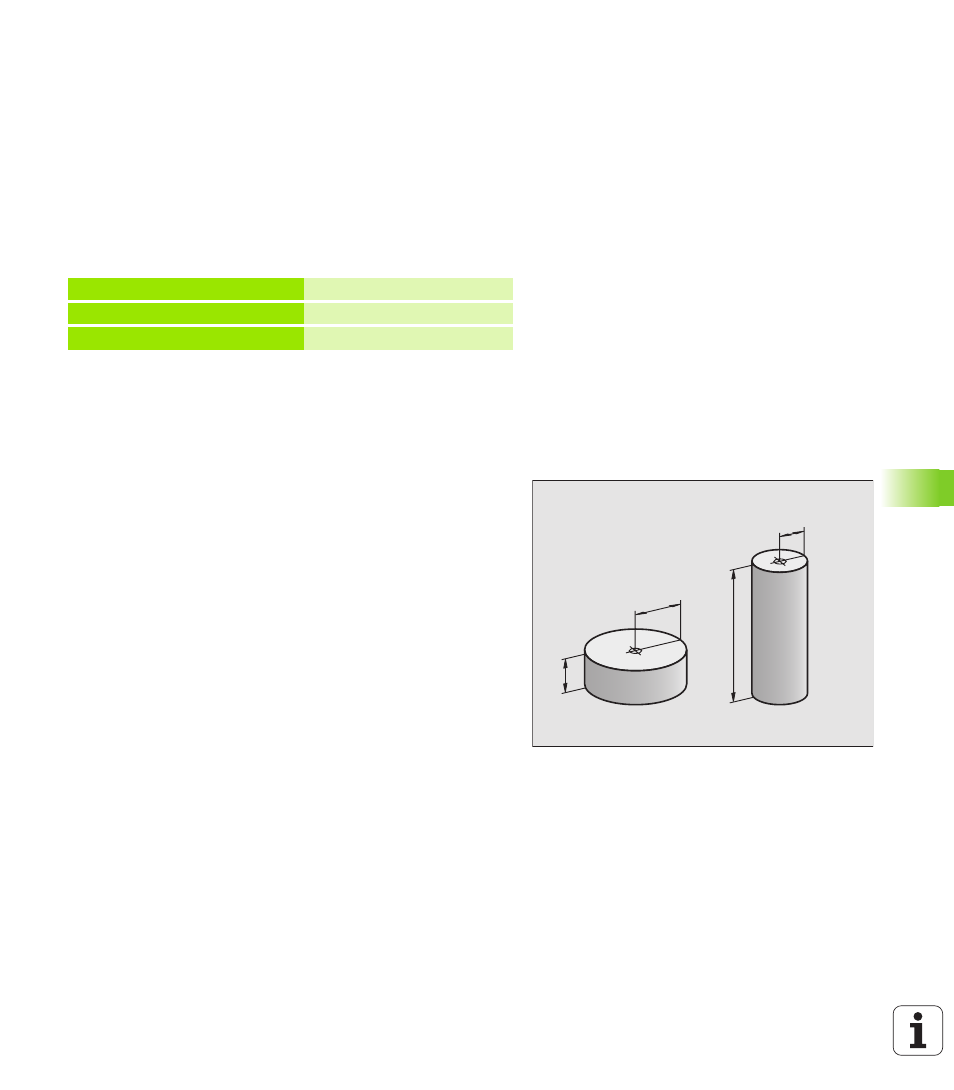

Cilindro con parámetros Q
15 FNO: Q10=25
Asignación
...
Q10 tiene el valor 25
25 L X +Q10
corresponde a L X +25
Z1
Q1
Q2
Z2
Q1
Q2
Radio del cilindro R = Q1
Altura del cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
