8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

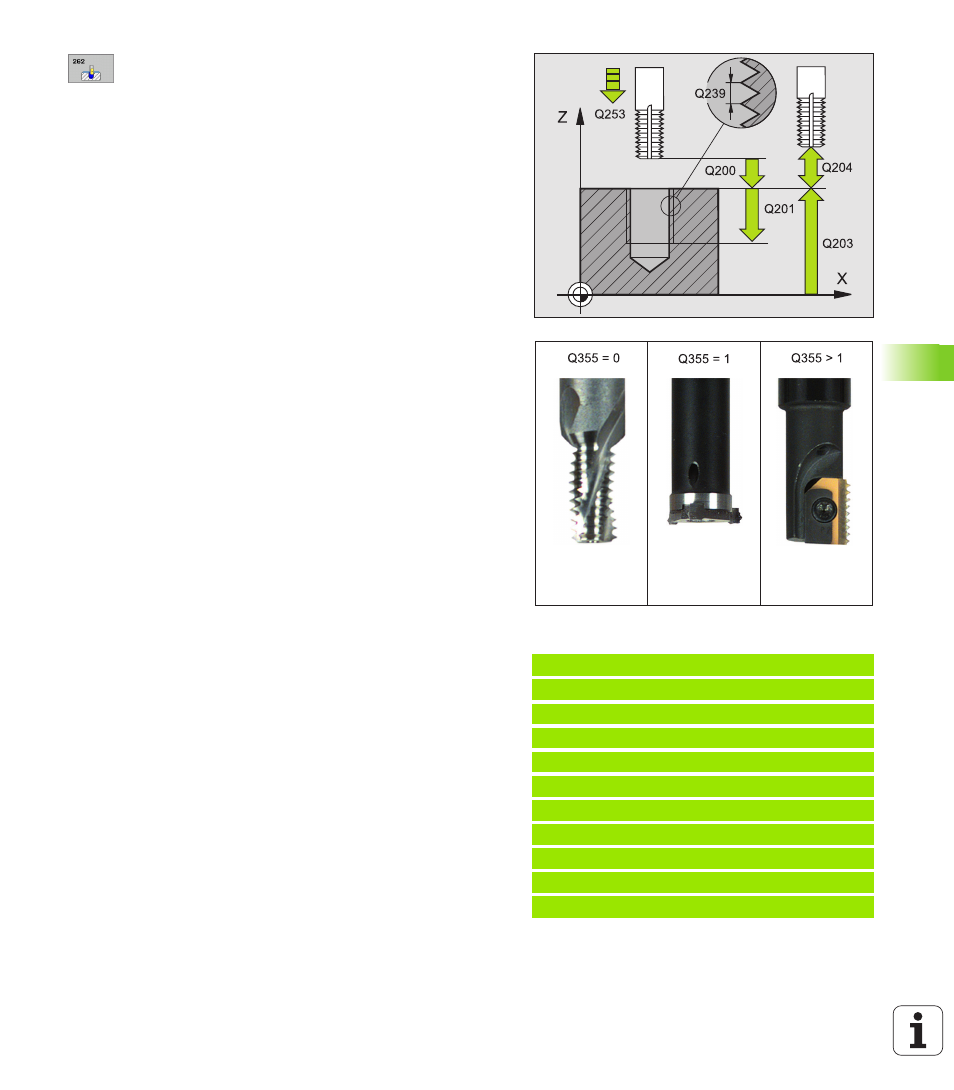

8 Diámetro nominal
Q335: Diámetro nominal de rosca
8 Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+
= rosca a derechas
- = rosca a izquierdas
8 Profundidad de roscado
Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado
8 Roscas por paso
Q355: número de roscas en los que
se deplaza la herramienta:
0
= una hélice de 360º a la profundidad de la rosca
1 = hélice continua en toda la longitud de la rosca
>1
= varias trayectorias helicoidales con
desplazamientos de ida y vuelta, entre los cuales el
TNC desplaza la herramienta a Q355 multiplicado por
el paso
8 Avance de preposicionamiento
Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min
8 Tipo de fresado Q351: Tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
8 Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
8 Coordenadas de la superficie de la pieza
Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
8 Avance de fresado Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
Ejemplo: Frases NC
25 CYCL DEF 262 FRESADO DE ROSCA
Q335=10 ;DIÁMETRO NOMINAL
Q239=+1.5 ;PASO DE ROSCA
Q201=-20 ;PROFUNDIDAD DE ROSCA
Q355=0 ;ROSCAS POR PASO
Q253=750 ;AVANCE DE PREPOSICIONAMIENTO
Q351=+1 ;TIPO DE FRESADO
Q200=2 ;DIST.-SEGURIDAD
Q203=+30 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q207=500 ;AVANCE DE FRESADO
