132
4 Programación: Principios básicos, gestión de ficheros, ayuda a la programación, gestión de palets
4.4 Abr
ir e intr
oducir pr
ogr
a
mas
Programación de los movimientos de la
herramienta con diálogo en texto claro

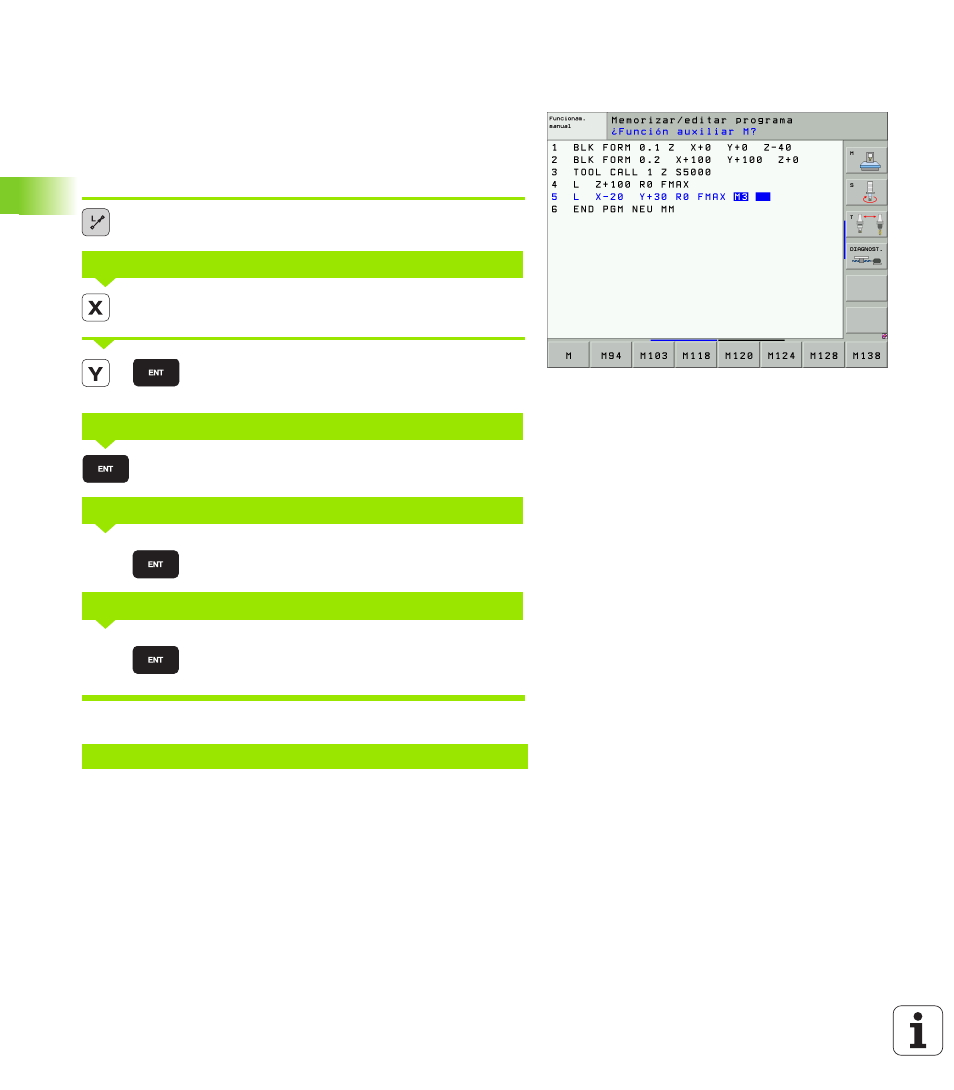

Para programar una frase se empieza con la tecla de apertura del
diálogo. En la línea de la cabezera de la pantalla el TNC pregunta todos
los datos precisos.
Ejemplo de un diálogo
Apertura del diálogo
Introducir la coordenada del pto. final para el eje X
Introducir la coordenada del pto. final para el eje Y, y
pasar con la tecla ENT a la siguiente pregunta
Introducir "Sin corrección de radio" y pasar con ENT a
la siguiente pregunta
Avance de este desplazamiento 100 mm/min, y pasar
con ENT a la siguiente pregunta
Función auxiliar M3 "Cabezal conectado", con la tecla
ENT el TNC finaliza este diálogo
La ventana del programa muestra la siguiente línea:
COORDENADAS?
CORRECCIÓN DE RADIO: RL/RR/SIN CORREC.:?
AVANCE F=? / F MAX = ENT
FUNCIÓN AUXILIAR M?
3 L X+10 Y+5 R0 F100 M3
10
20
100
3
