HEIDENHAIN iTNC 530
391
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

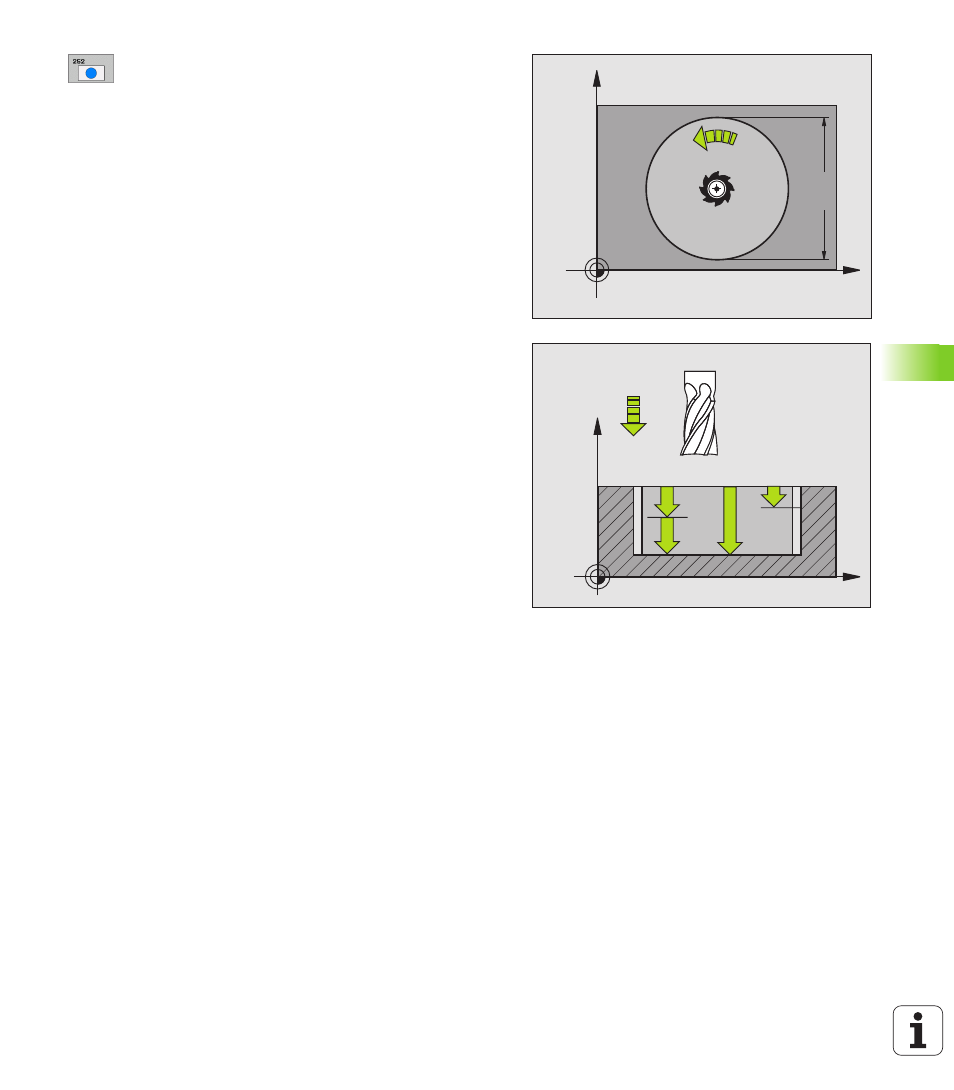

8 Tipo de mecanizado (0/1/2)
Q215: Determinación
del tipo de mecanizado:
0
: Desbaste y Acabado
1 : Sólo Desbaste
2 : Sólo Acabado
Acabado lateral y acabado en profundidad solo serán
ejecutados si se ha definido la sobremedida de
acabado correspondiente (Q368, Q369)
8 Diámetro del círculo Q223: Diámetro de la cajera
que se acaba de mecanizar
8 Sobremedida del acabado lateral
Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado.
8 Avance de fresado
Q207: Velocidad de
desplazamiento de la hta. en el fresado en mm/min
8 Tipo de fresado
Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
8 Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la cajera
8 Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
8 Sobremedida de acabado en profundidad
Q369 (valor
incremental): Sobremedida de acabado para la
profundidad.
8 Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta al desplazarse en
profundidad en mm/min
8 Paso de acabado
Q338 (v. incremental): Medida,
según la cual se desplaza la hta. en el eje de la misma
para el acabado. Q338=0: Acabado en un solo paso
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
