5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de la
herramienta en el plano de mecanizado.
Cuando se realiza el programa de mecanizado directamente en el TNC,
la corrección del radio de la herramienta sólo se activa en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de cinco
ejes incluidos los ejes giratorios.

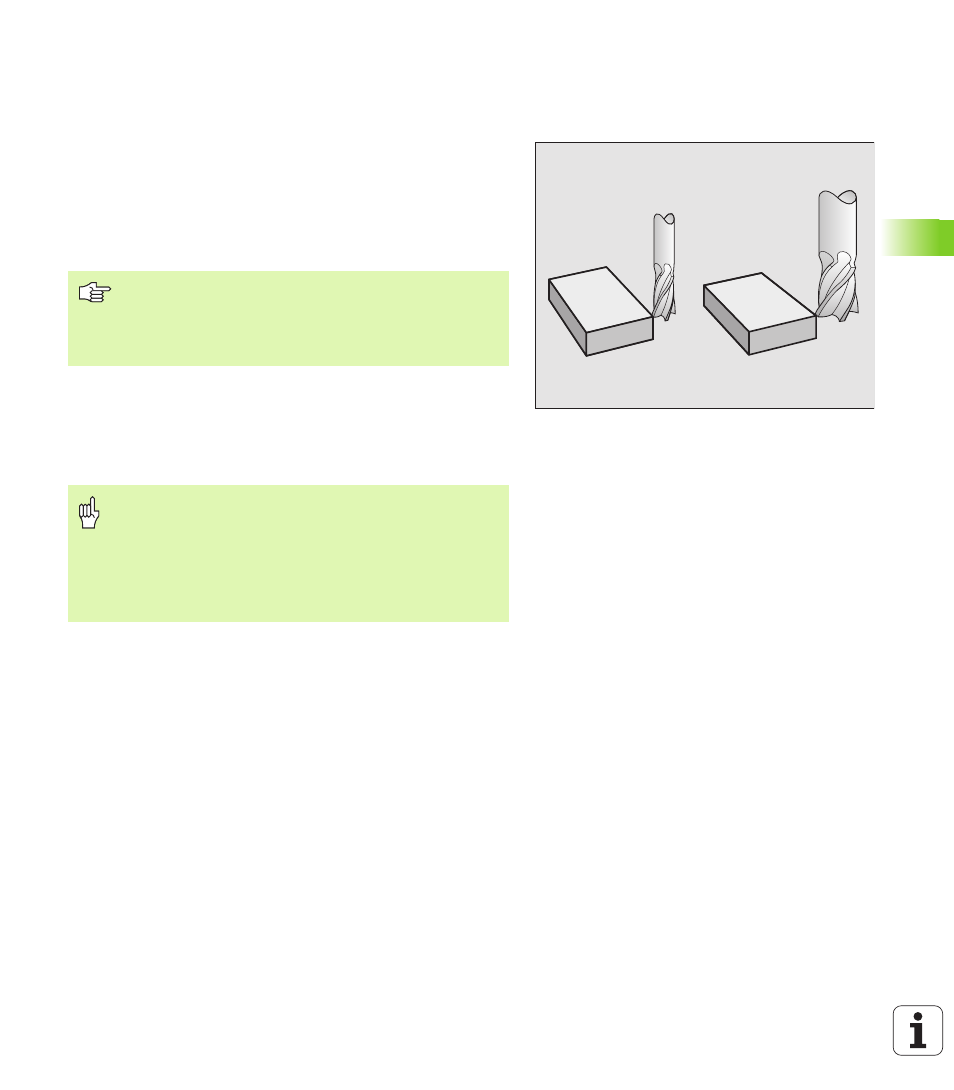

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta se activa en cuanto
se llama a la herramienta y se desplaza en el eje de de la misma.
Se elimina nada más llamar a una herramienta con longitud L=0.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase TOOL CALL, como de la tabla de herramientas.
Valor de corrección = L + DL
TOOL CALL
+ DL
TAB
con
Cuando se elaboran frases de programa en un sistema
CAD con vectores normales a la superficie, el TNC puede
realizar una correccion tridimensional de la hta., véase
"Corrección tridimensional de la herramienta (Opción de
Si se elimina una corrección de longitud con valor positivo
con TOOL CALL 0, disminuye la distancia entre la
herramienta y la pieza.
Después de la llamada a una herramienta TOOL CALL se
modifica la trayectoria programada de la hta. en el eje del
cabezal según la diferencia de longitudes entre la hta.
anterior y la nueva.
L
:
Longitud L de la hta. de frase TOOL DEF o tabla de
htas.
DL
TOOL CALL
:
Sobremedida DL para la longitud de una frase TOOL
CALL
(no se tiene en cuenta en la visualización de
posiciones)
DL
TAB
:
Sobremedida DL para la longitud de la tabla de
htas.
