8.7 Ciclos SL con fór
m
ula de cont
or
no
Introducir la fórmula del contorno
Mediante softkeys es posible unir contornos distintos en una fórmula
matemática:
8 Selección de parámetros Q: Pulsar la tecla Q (situada en el campo
para la introducción de valores numéricos, a la derecha). La carátula
de softkeys indica las funciones de los parámetros Q.
8
Seleccionar la función para la introducción de la fórmula del
contorno: Pulsar la softkey FÓRMULA DE CONTORNO El TNC
muestra los siguientes softkeys:

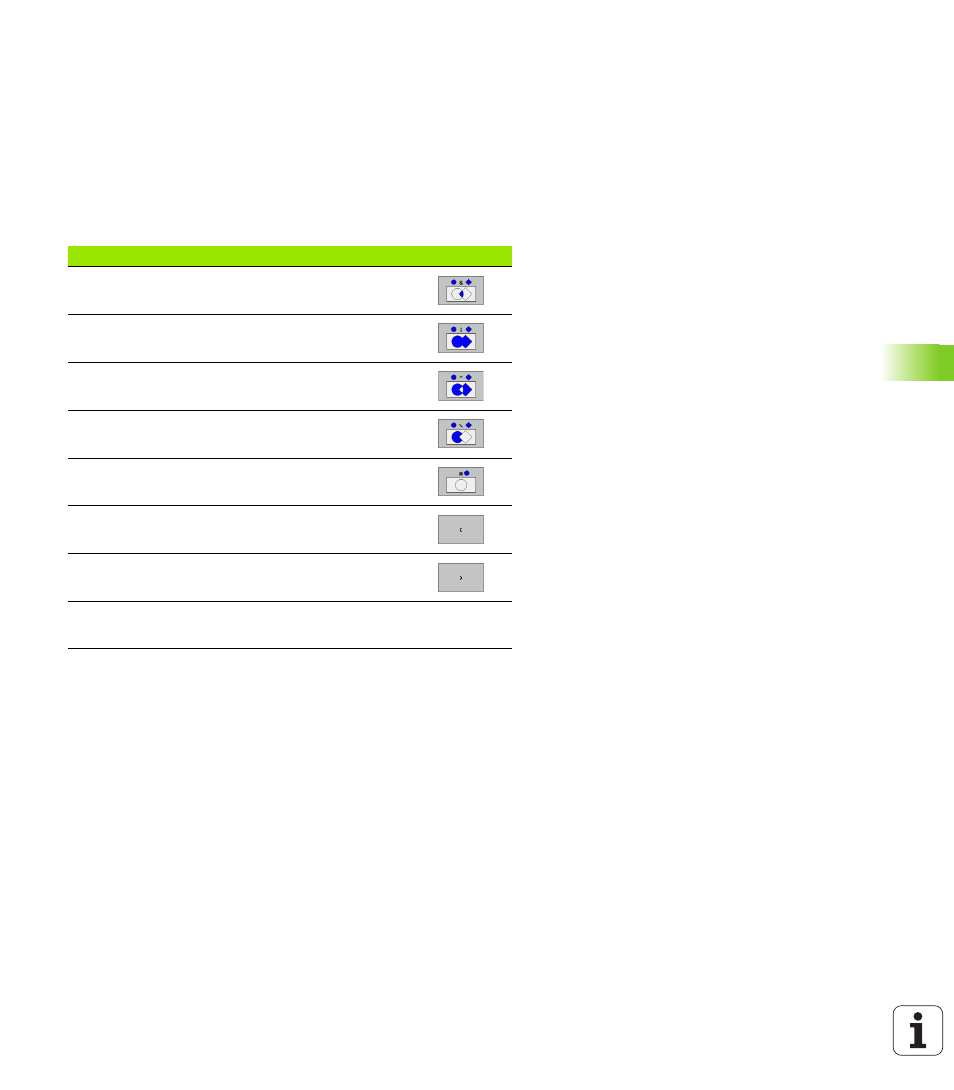

Función de relación Softkey
intersección con
p.ej., QC10 = QC1 & QC5
unión con
p.ej., QC25 = QC7 | QC18
unión, sin intersección
p.ej., QC12 = QC5 ^ QC25
intersección con complemento de
p.ej., QC25 = QC1 \ QC2
complemento de un área del contorno
p.ej., Q12 = #Q11
Se abre paréntesis
p.ej., QC12 = QC1 * (QC2 + QC3)
Se cierra paréntesis
p.ej., QC12 = QC1 * (QC2 + QC3)
Definir contorno individual
p.ej. QC12 = QC1
