HEIDENHAIN iTNC 530
529
9.6 Definir el plano de
mecanizado mediant
e
tr
es punt
os: PLANE
POINTS

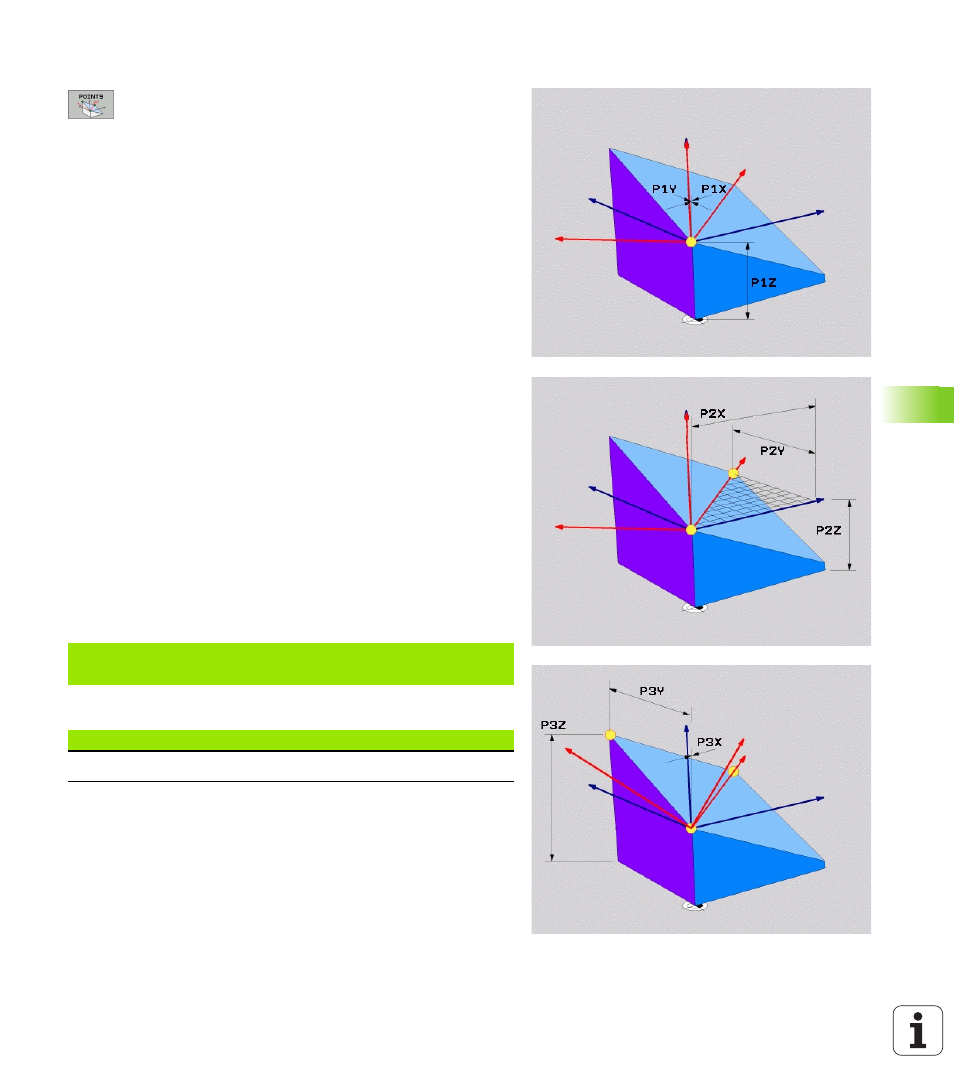

Parámetros de introducción
8 ¿Coordenada X 1er. punto del plano?
: coordenada
X P1X del 1er. punto del plano (ver figura superior
derecha)
8 ¿Coordenada Y 1er. punto del plano? : coordenada
Y P1Y del 1er. punto del plano (ver figura superior
derecha
8 ¿Coordenada Z 1er. punto del plano?
: coordenada
Z P1Z del 1er. punto del plano (ver figura superior
derecha)
8 ¿Coordenada X 2º punto del plano?
: coordenada X
P2X
del 2º punto del plano (ver figura centro derecha)
8 ¿Coordenada Y 2º punto del plano? : coordenada Y
P2Y del 2º punto del plano (ver figura centro derecha)
8 ¿Coordenada Z 2º punto del plano? : coordenada Z
P2Z
del 2º punto del plano (ver figura centro derecha)
8 ¿Coordenada X 3er. punto del plano?
: coordenada
X P3X del 3er. punto del plano (ver figura abajo
derecha)
8 ¿Coordenada Y 3er. punto del plano?
: coordenada
Y P3Y del 3er. punto del plano (ver figura inferior
derecha)
8 ¿Coordenada Z 3er. punto del plano? : coordenada
Z P3Z del 3er. punto del plano (ver figura inferior
derecha)
8 Continuar con las propiedades de la posición (véase
"Determinar el comportamiento de posicionamiento
de la función PLANE" en pág.534)
Frase NC
Abreviaturas utilizadas
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abreviatura Significado
POINTS
Inglés points = puntos
