9.6 Definir el plano de mecanizado

mediante tres puntos:
PLANE POINTS

Aplicación

Un plano de mecanizado puede definirse claramente a través de la

introducción de tres puntos cualquiera del plano Puntos P1 a P3.

Esta posibilidad puede realizarse mediante la función PLANE POINTS.

Antes de la programación deberá tenerse en cuenta

La unión del punto 1 con el punto 2 determina la dirección

del eje principal inclinado (X con eje de herramienta Z)
La dirección del eje de la herramienta inclinado se

determina mediante la posición del punto 3 en referencia

a la línea de unión entre los puntos 1 y 2. Con la ayuda de

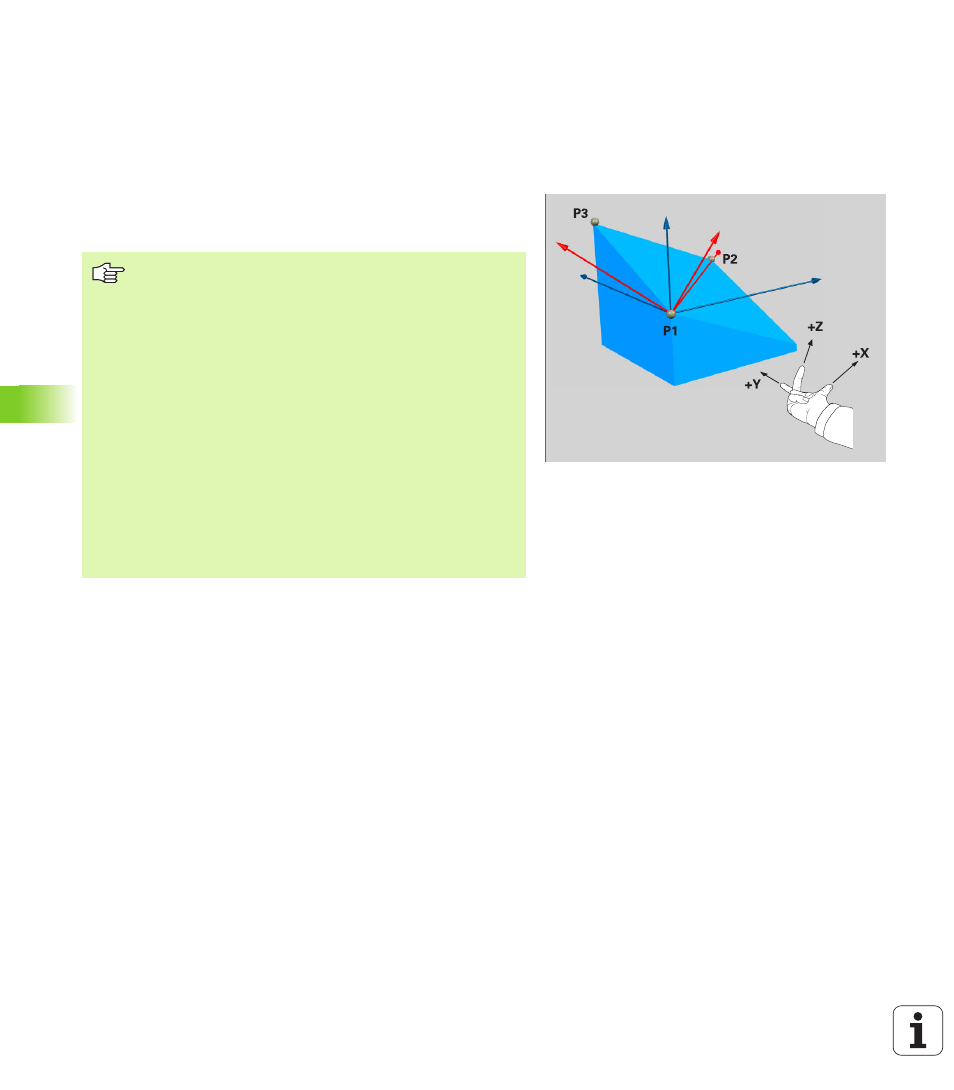

la regla de la mano derecha (pulgar = eje X, índice = eje Y,

corazón = eje Z, ver figura superior derecha) tenemos que:

el pulgar (eje X) señala del punto 1 al punto 2, el dedo

índice señala paralelamente al eje inclinado Y en dirección

al punto 3. Entonces el dedo corazón señala en la dirección

del eje de la herramienta inclinado.
Los tres puntos definen la inclinación del plano. El TNC no

modifica la posición del punto cero activo.
Descripción de parámetros para el comportamiento de la

posición: Véase "Determinar el comportamiento de

posicionamiento de la función PLANE", pág. 534.
