HEIDENHAIN iTNC 530

213

5.4 Cor

rección tr

idimensional de la her

ramienta (Opción de sof

tw

a

re

2)

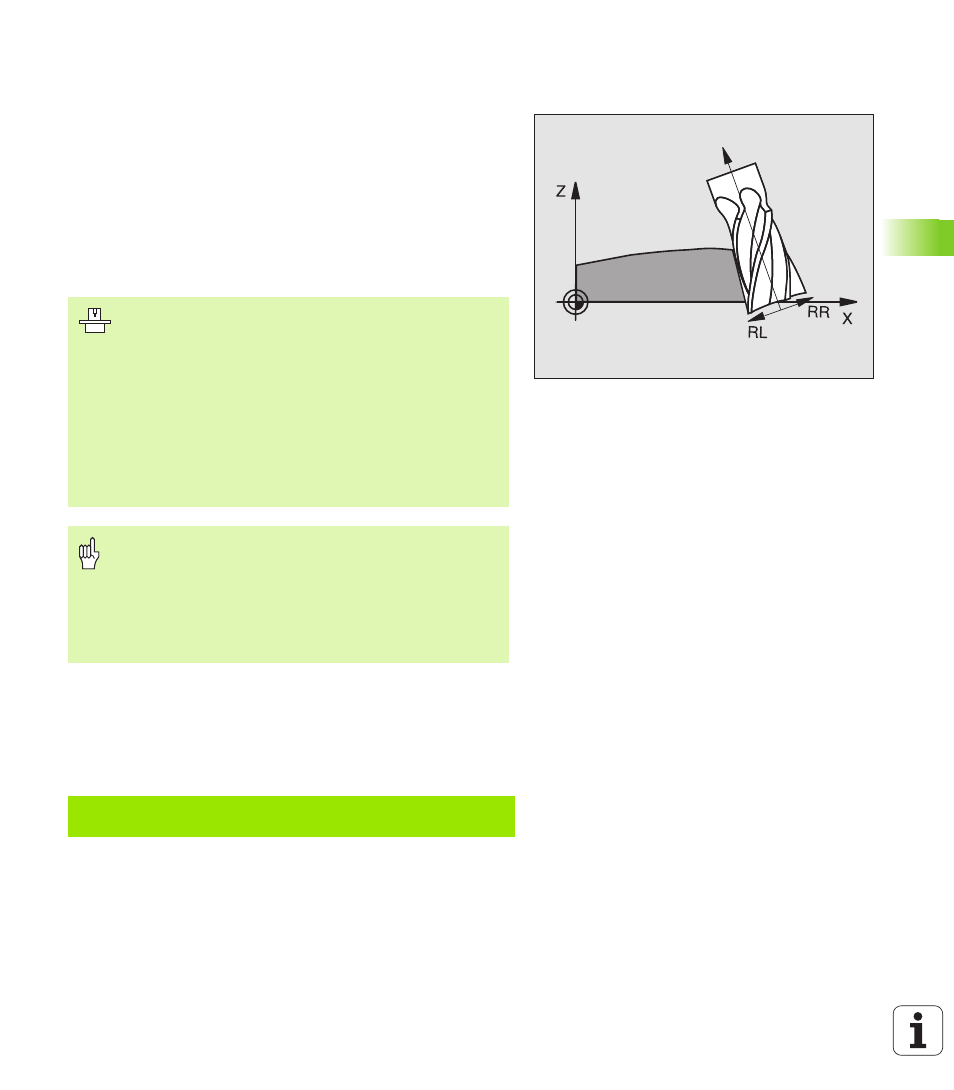

Peripheral Milling: Corrección de radio 3D con
orientación de la hta.

El TNC desplaza la hta. perpendicularmente a la dirección del movimiento

y perpendicularmente a la dirección de la hta. según la suma de los

valores delta DR (tabla de htas. y TOOL CALL). La dirección de la corrección

se determina con la corrección de radio RL/RR (véase la figura, dirección

de movimiento Y+). Para que el TNC pueda alcanzar la orientación de

la herramienta indicada, debe activarse la función auxiliar M128 (véase

"Mantener la posición del extremo de la herramienta durante el

posicionamiento de los ejes basculantes (TCPM): M128 (opción de

software 2)" en pág.312). Entonces el TNC posiciona automáticamente

los ejes giratorios de la máquina de forma que la herramienta alcance

la orientación indicada con la corrección activada.

La orientación de la hta. se puede definir de dos formas:

„

En la frase LN mediante la indicación de los componentes TX, TY y TZ

„

En la frase L mediante la indicación de las coordenadas de los ejes

giratorios

Ejemplo:Formato de frase con orientación de la herramienta

Esta función sólo es posible en máquinas, en las que sean

definibles ángulos espaciales para la configuración de los

ejes basculantes. Rogamos consulten el manual de su

máquina.
El TNC no puede posicionar automáticamente los ejes

giratorios en todas las máquinas. Rogamos consulten el

manual de su máquina.
Tener en cuenta que el TNC realiza una corrección

superior a los valores delta definidos. Un radio de

herramienta R definido en la tabla de herramientas no

influye en la corrección.

¡Peligro de colisión!

En máquinas cuyos ejes giratorios tienen un margen de

desplazamiento limitado, pueden aparecer movimientos

en los posicionamientos automáticos, que precisen por

ejemplo, un giro de 180° de la mesa. Rogamos presten

atención al peligro de colisión del cabezal con la pieza o

con el medio de sujeción.

1 LN X+31,737 Y+21,954 Z+33,165

TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128

LN

:

Recta con corrección 3D

X, Y, Z

:

Coordenadas del punto final de la recta corregidas

TX, TY, TZ

: Componentes del vector normal para la orientación de

la herramienta

F

:

Avance

M

:

Función auxiliar
