278
6 Programación: Programar contornos
6.8 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)

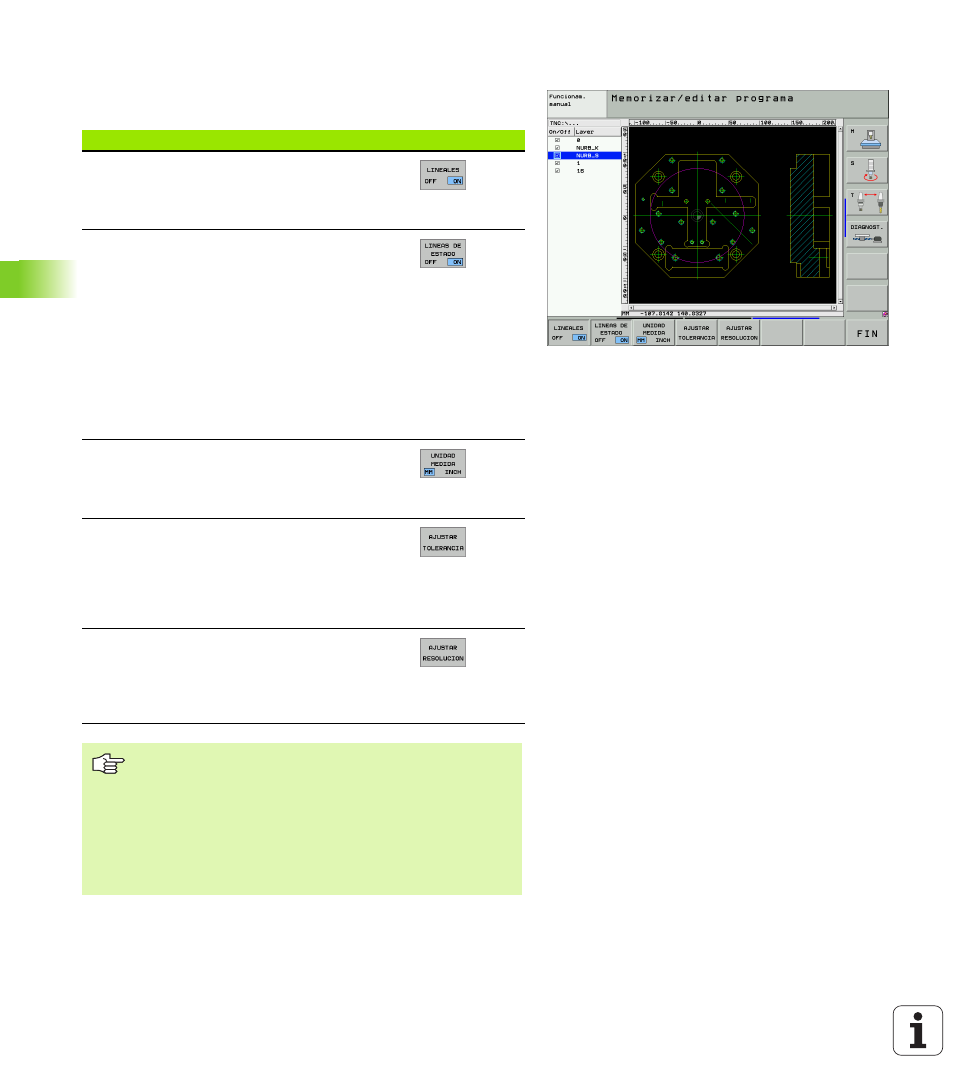

Ajuste básico
En la tercera carátula de softkeys están disponibles diferentes
posibilidades de ajuste:
Ajuste Softkey
Visualizar/no visualizar reglas: el TNC visualiza las
reglas en el margen izquierdo y superior del
dibujo. Los valores visualizados en la regla se
refieren al punto cero del dibujo.
Visualizar/no visualizar barra de estado: el TNC
visualiza la barra de estado en el margen inferior
del dibujo. En la barra de estado están
disponibles las siguientes informaciones:
„ Unidad métrica activa (MM o PULGADAS)
„ Coordenadas X y Y de la posición actual del
ratón
„ El TNC visualiza en el modo SELECCIONAR
CONTORNO, si el contorno seleccionado está
abierto (open contour) o cerrado (closed
contour
)
Unidad métrica MM/PULGADAS: ajustar la
unidad métrica del fichero DXF. El TNC también
emite en esta unidad métrica el programa de
contorno
Ajustar tolerancia. La tolerancia determina,
cuánta separación debe haber entre elementos
de contorno contiguos. Gracias a la tolerancia
puede compensar las imprecisiones cometidas al
generar el dibujo. El ajuste básico depende de la
extensión de todo el fichero DXF
Ajustar la resolución. La resolución determina,
con cuántas posiciones decimales debe el TNC
generar el programa de contorno. Ajuste básico:
4 posiciones de decimal (corresponde a 0.1 µm
de resolución con unidad de medida MM activa)
Preste atención a la hora de ajustar correctamente la
unidad métrica, ya que el fichero DXF no contiene ninguna
información al respecto.
Cuando desee generar programas para controles
numéricos TNC antiguos, debe limitar la resolución a
3 posiciones de decimal. Adicionalmente debe borrar los
comentarios que el conversor DXF emite en el programa
de contornos.
