178
4 Programación: Principios básicos, gestión de ficheros, ayuda a la programación, gestión de palets
4.15 F
uncionamient
o
del palet par
a
mecanizado con her
ramienta or
ientada

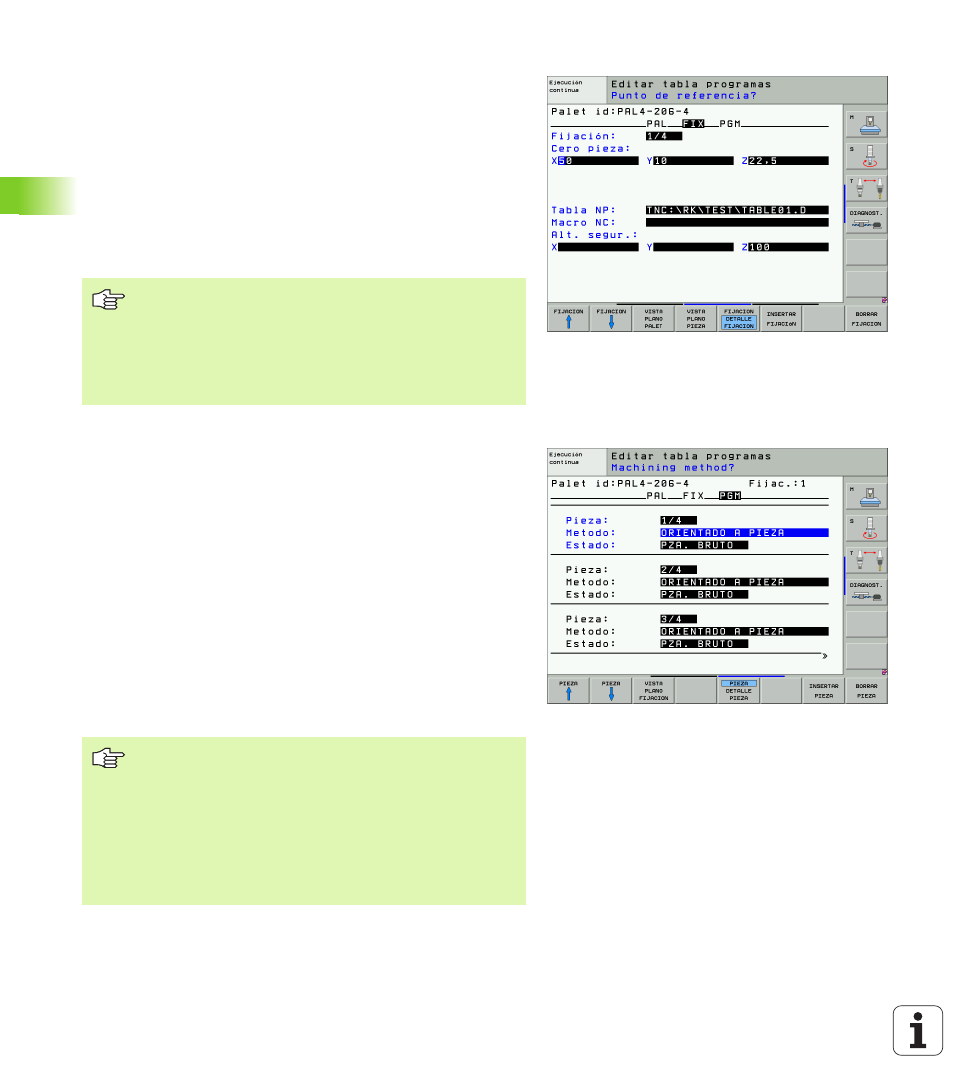

Determinar los detalles en el plano de sujeción
„ Sujeción : El número de la sujeción se visualiza, tras un impulso se
muestra la cantidad de sujeciones dentro de este plano
„ Punto cero : Introducir el punto cero para la sujeción
„ Tabla NP
: Introducir el nombre y el camino de búsqueda de la tabla
de puntos cero, válidos para el mecanizado de la pieza. La
introducción se acepta en el plano de la pieza.
„ Macro NC
: En el mecanizado orientado a la herramienta se ejecuta la
macro TCTOOLMODE en lugar de la macro normal de cambio de
herramienta.
„ Altura de seguridad
: (opcional): posición de seguridad para los
distintos ejes en relación a la sujeción.
Determinar el plano de la pieza
„ Pieza : El número de la pieza se visualiza, tras un impulso se muestra
la cantidad de piezas dentro de este plano de sujeción
„ Método : Se puede seleccionar los métodos de mecanizado
WORKPIECE ORIENTED o bien TOOL ORIENTED. En la vista de la
tabla aparece el registro ORIENTADO A LA PIEZA con WPO y
ORIENTADO A LA HERRAMIENTA con TO.
Con la softkey UNIR/SEPARAR se identifica piezas, las cuales entran a
formar parte dentro del mecanizado orientado a la herramienta, en
el cálculo de proceso de trabajo. Las piezas unidas se caracterizan
mediante una línea interrumpida, las piezas separadas mediante una
línea contínua. En vista de tabla se identifica las piezas unidas en la
columna MÉTODO con CTO.
„ Estado : Con la softkey PIEZA BRUTA se identifica la sujeción con sus
correspondientes herramientas como aún no mecanizada y se
introduce BLANK en el campo Estado. Utilizar la softkey LUGAR
LIBRE
, en caso de que se desee saltar la sujeción en el mecanizado,
en el cuadro Estado aparece VACÍO
Para estos ejes se pueden indicar posiciones de
seguridad, que pueden ser leidas por macros NC con
SYSREAD FN18 ID510 NR 6. Con SYSREAD FN18 ID510
NR 5 se puede averiguar si está programado algún valor en
la columna. Las posiciones indicadas sólo se alcanzan
cuando estos valores son leidos por la macro NC y
programados correspondientemente
Introducir el método y el estado en el nivel de palets o en
el de sujeción. La entrada será adoptada para todas las
piezas correspondientes.
Cuando existen varias variantes de una pieza dentro de un
plano, deberían indicarse las piezas de una misma variante
de forma sucesiva. En los mecanizados con herramienta
orientada se pueden denominar las piezas de la variante
correspondiente con la softkey UNIR/SEPARAR y
mecanizarlas por grupos.
