HEIDENHAIN iTNC 530 47
1
.4 V

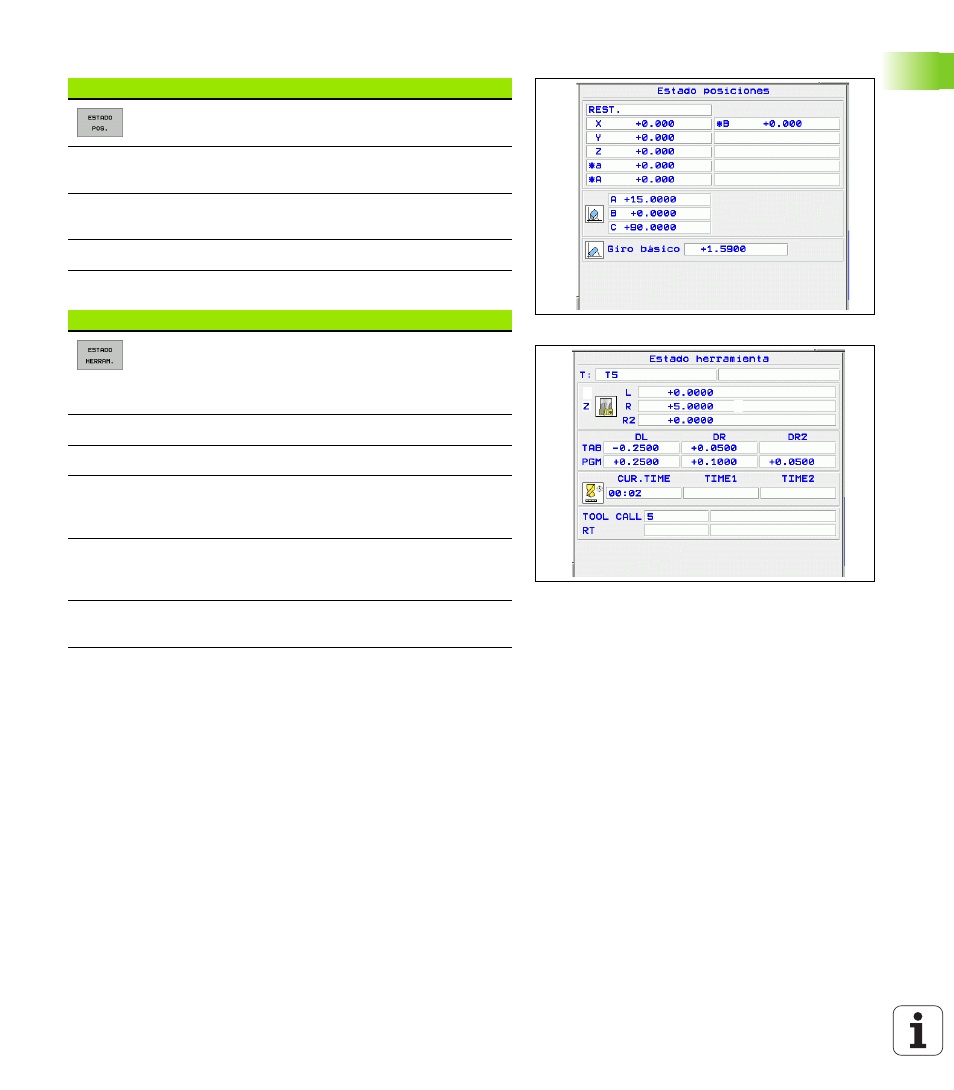

isualización de estado
Posiciones y coordenadas
Información sobre las herramientas
softkey Asignación Significado
1 Visualización de posiciones
2 Tipo de visualización de posiciones,
p.ej. posición real
3 Ángulo de inclinación para el plano de
mecanizado
4 Ángulo del giro básico
softkey Asignación Significado
1 „ Visualización T: nº y nombre de la
hta.
„ Visualización RT: nº y nombre de la
hta. gemela
2 Eje de la herramienta
3 Longitud y radios de la herramienta
4 Sobremedidas (valores delta) del TOOL
CALL (PGM) y de la tabla de
herramientas (TAB)
5 Tiempo de vida, tiempo de vida
máximo (TIME 1) y tiempo de vida
máximo con TOOL CALL (TIME 2)
6 Visualización de la herramienta activa y
de la (siguiente) herramienta gemela
4
1
3
2
3
2
5
1
4
6
