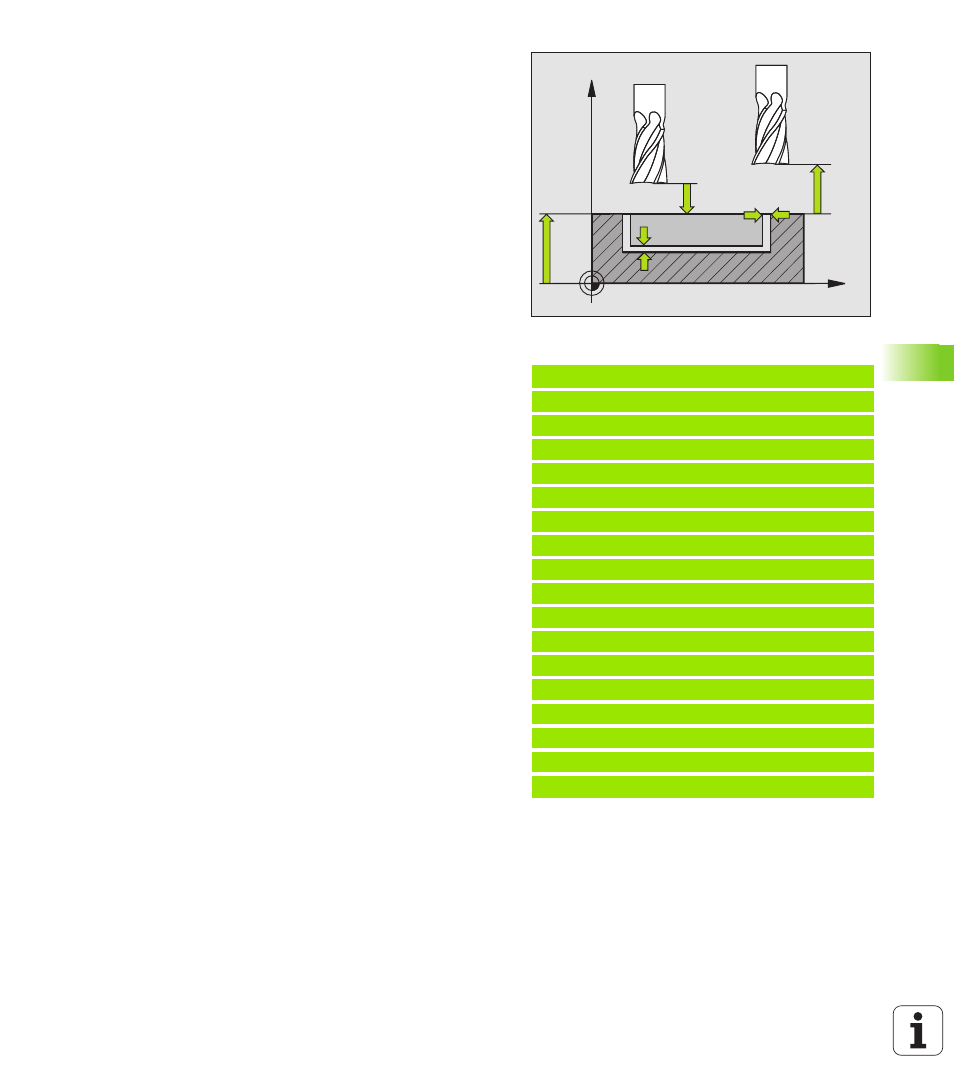

8 Distancia de seguridad Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza
8 Coordenada de la superficie de la pieza Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza
8 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
8 Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k.
8 Estrategia de profundización Q366: Tipo de
estrategia de profundización
„ 0 = profundización vertical Independientemente del
ángulo de profundización ANGLE definido en la tabla
de la herramienta, el TNC profundiza
perpendicularmente
„ 1 = profundización en forma de hélice En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa ANGLE debe estar asimismo
definido con 0. De lo contrario el TNC emite un
aviso de error.
8 Avance de acabado Q385: Velocidad de
desplazamiento de la hta. al realizar el acabado frontal
y en profundidad en mm/min
Beispiel: Frases NC
N10 G252 CAJERA CIRCULAR
Q215=0 ;TIPO DE MECANIZADO
Q223=60 ;DIAMETRO DEL CIRCULO
Q368=0.2 ;SOBREMEDIDA LATERAL
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
Q369=0.1 ;SOBREMEDIDA EN PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DIST.-SEGURIDAD
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q370=1 ;SOLAPAMIENTO DE LA TRAYECTORIA
Q366=1 ;PROFUNDIZAR
Q385=500 ;AVANCE DE ACABADO
N20 G79:G01 X+50 Y+50 Z+0 F15000 M3
X
Z
Q200
Q204
Q203
Q369
Q368
