208 6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas

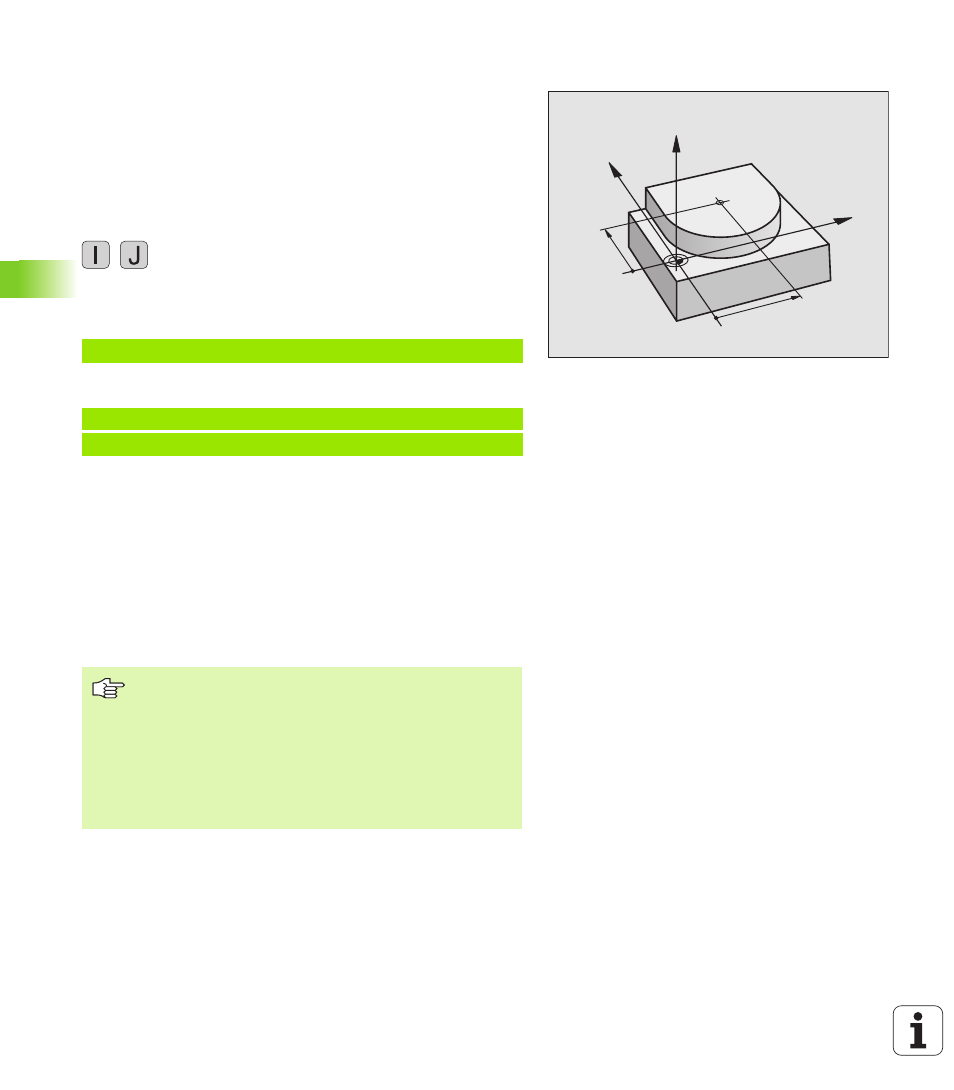

Punto central del círculo I, J
El punto central del círculo se fija para las trayectorias circulares, que
se programan con las funciones G02, G03 o G05. Para ello
„ se introducen las coordenadas cartesianas del punto central del
círculo o
„ adoptar la última posición programada con G29 o
„ adoptar las coordenadas mediante la función posición real
Programación
8 Introducir las coordenadas para el punto central del
círculo o
para aceptar la última posición programada: introducir
G29
Ejemplo de frases NC
o
Las líneas N10 y N20 del programa no se refieren a la figura.
Validez
El centro del círculo permanece determinado hasta que se programe
uno nuevo. También se puede determinar un punto central del círculo
para los ejes auxiliares U, V y W.
Introducir el punto central del círculo I, J en coordenadas
incrementales
Una coordenada programada en incremental para el centro del círculo
se refiere siempre a la última posición programada de la herramienta.
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Con I y J se indica una posición como centro del círculo:
La herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
Cuando se quieren definir ejes paralelos como polo, se
pulsa primero la tecla I (J) en el teclado ASCII y a
continuación la tecla naranja del eje del correspondiente
eje paralelo.
CC
Z
Y
X
I
J
