ia 6.2 Nociones básicas sobre los
tipos de trayectoria
Programación del movimiento de la hta. en el
mecanizado
Cuando se realiza un programa de mecanizado, se programan
sucesivamente las funciones de trayectoria para los distintos
elementos del contorno de la pieza. Para ello se introducen las
coordenadas de los puntos finales de los elementos del contorno
indicadas en el plano. Con la indicación de las coordenadas, los datos
de la herramienta y la corrección de radio, el TNC calcula el recorrido
real de la herramienta.
El TNC desplaza simultáneamente todos los ejes de la máquina
programados en la frase del programa según un tipo de trayectoria.

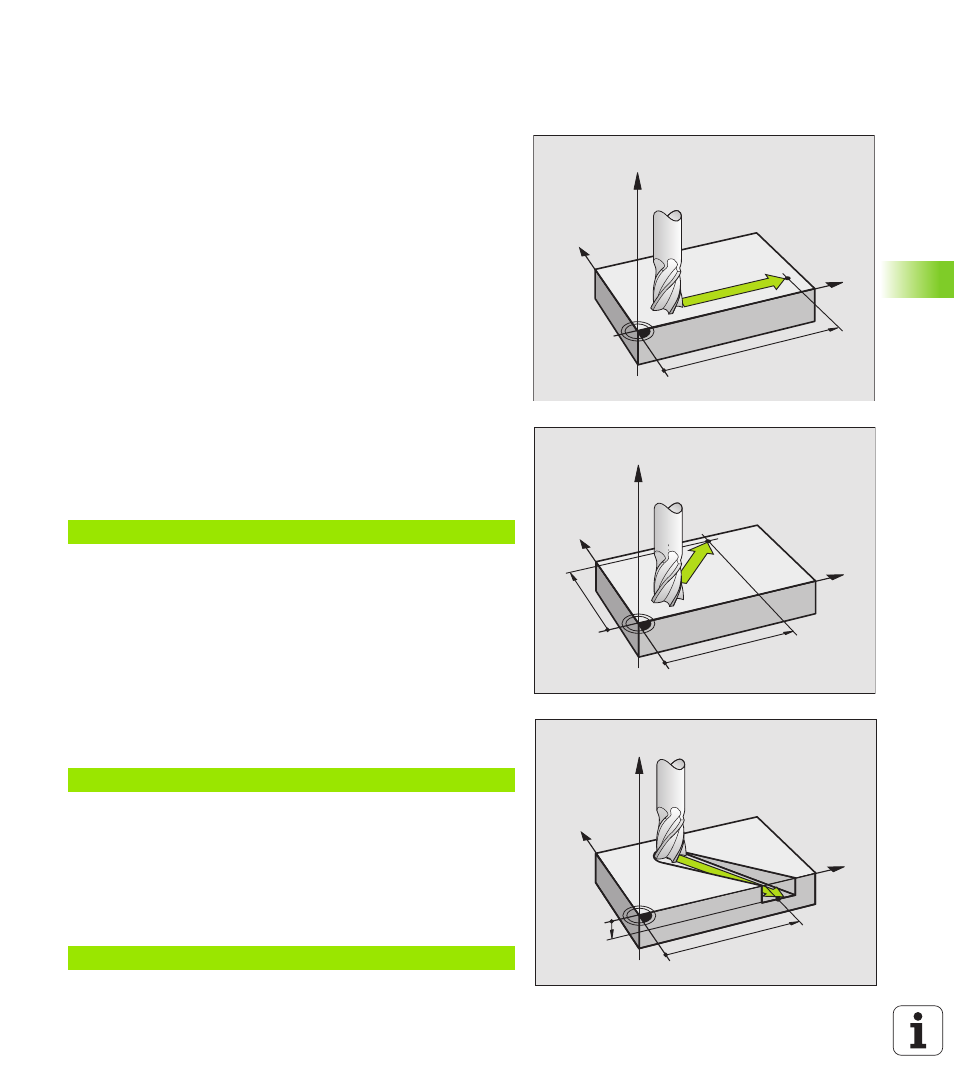

Movimientos paralelos a los ejes de la máquina
La frase del programa contiene la indicación de las coordenadas: El
TNC desplaza la hta. paralela a los ejes de la máquina programados.
Según el tipo de máquina, en la ejecución se desplaza o bien la
herramienta o la mesa de la máquina con la pieza fijada. La
programación de trayectorias se realiza como si fuese la herramienta
la que se desplaza.
Ejemplo:
La herramienta mantiene las coordenadas de Y y Z y se desplaza a la
posición X=100. Véase imagen de arriba a la derecha.
Movimientos en los planos principales
La frase del programa contiene las indicaciones de las coordenadas: El
TNC desplaza la herramienta en el plano programado.
Ejemplo:
La herramienta mantiene las coordenadas de Z y se desplaza en el
plano XY a la posición X=70, Y=50.
Movimiento tridimensional
La frase del programa contiene tres indicaciones de coordenadas: El
TNC desplaza la herramienta en el espacio a la posición programada.
Ejemplo:
N50 G00 X+100 *
N50 Número de frase
G00 Función de trayectoria "Recta en marcha rápida"
X+100 Coordenadas del punto final
N50 G00 X+70 Y+50 *
N50 G01 X+80 Y+0 Z-10 *
X
Y
Z
100
X
Y
Z
70
50
X
Y
Z
80
-10
