HEIDENHAIN iTNC 530 395
8.6 Ciclos SL

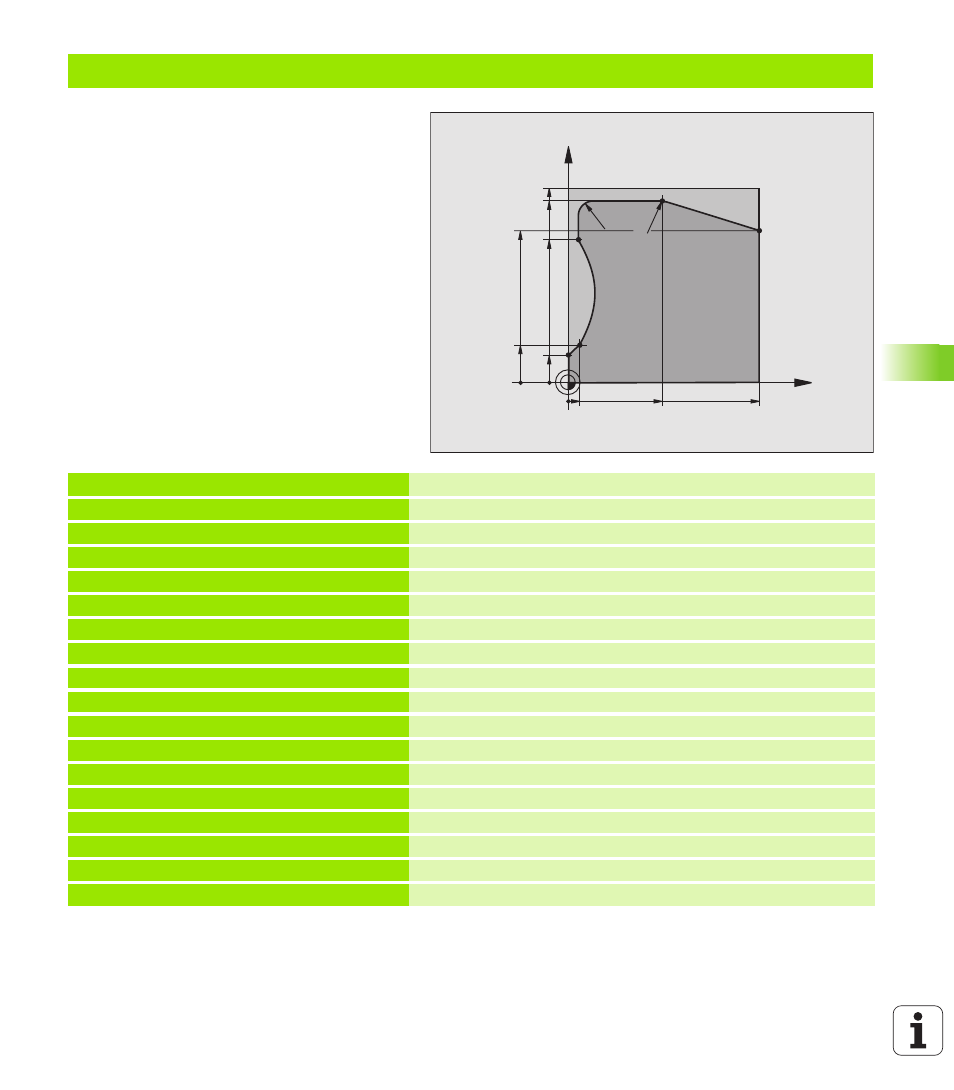

Ejemplo: Trazado del contorno
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definición pieza bruto
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Definición de la herramienta
N40 T1 G17 S2000 * Llamada de herramienta
N50 G00 G40 G90 Z+250 * Desplazar herramienta libremente
N60 G37 P01 1 * Determinar el subprograma del contorno
N70 G125 TRAZADO DEL CONTORNO Determinar los parámetros del mecanizado
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q5=+0 ;COORDENADA SUPERFICIE
Q7=+250 ;ALTURA SEGURIDAD
Q10=5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=200 ;AVANCE DE FRESADO
Q15=+1 ;TIPO DE FRESADO
N80 G79 M3 * Llamada del ciclo
N90 G00 G90 Z+250 M2 * Desplazar libremente la herramienta, final del programa
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
