276 8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

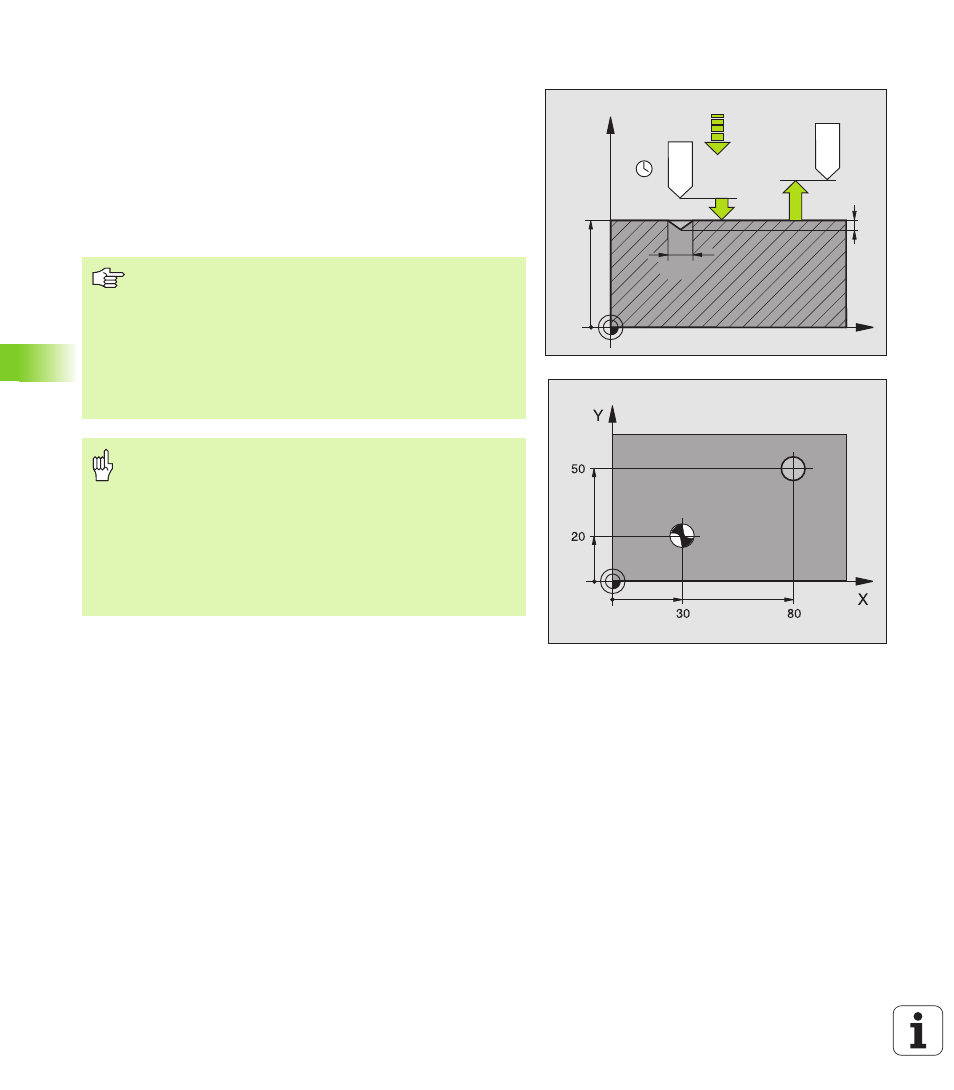

CENTRAJE (ciclo 240)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La herramienta centra con el avance F programado hasta el
diámetro de centraje introducido, o bien hasta la profundidad de
centraje introducida
3 En caso de estar definido, la herramienta se espera en la base de
centraje
4 A continuación la hta. se desplaza con FMAX a la distancia de
seguridad, y si se ha programado hasta la 2ª distancia de seguridad
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
El signo del parámetro de ciclo Q344 (diámetro) o bien del
Q201 (profundidad) determina la dirección de trabajo. Si se
programa el diámetro o la profundidad = 0, el TNC no
ejecuta el ciclo.
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con diámetro positivo
introducido o con profundidad positiva introducida, el
TNC invierte el calculo de la posición previa. ¡La herramienta
se desplaza en el eje de la herramienta a la distancia de
seguridad con marcha rápida bajo la superfice de la pieza!
