382 8 Programación: Ciclos
8.6 Ciclos SL

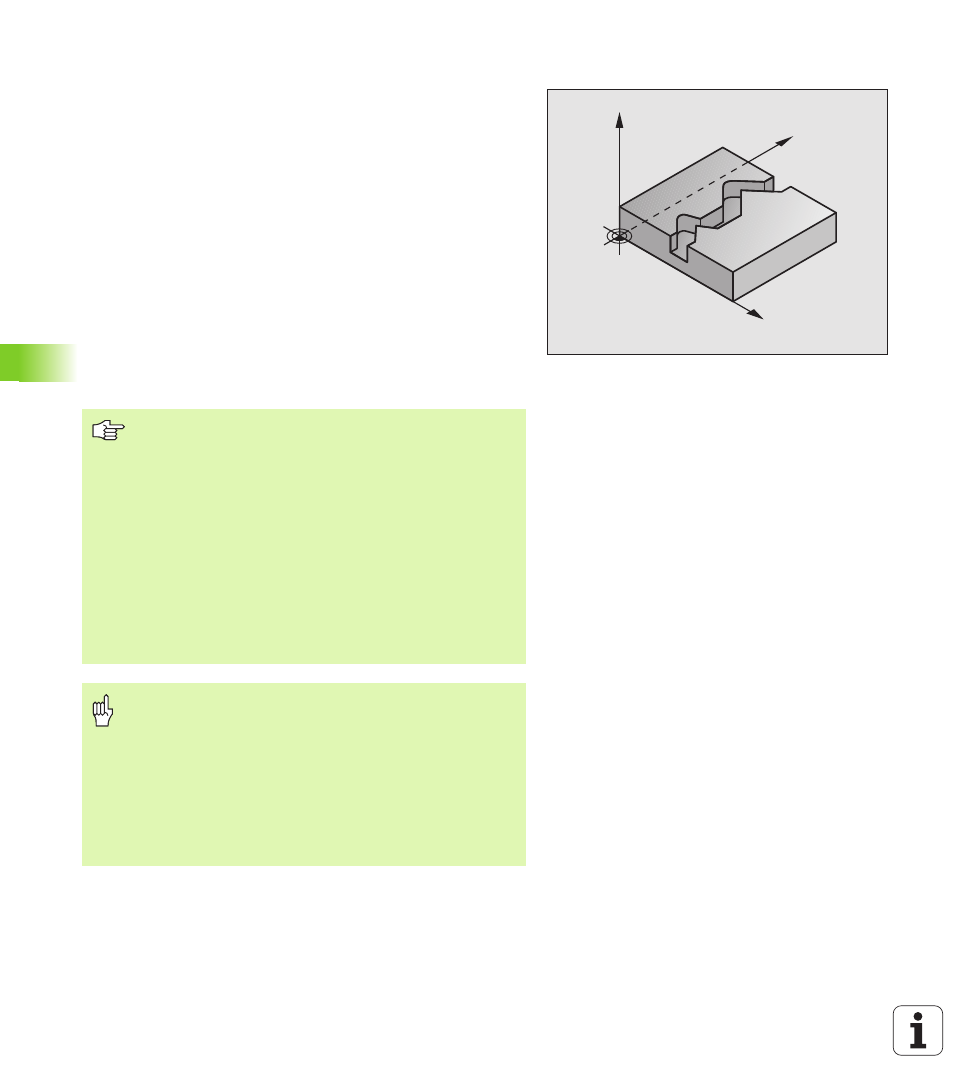

TRAZADO DEL CONTORNO (ciclo G125)
Con este ciclo y el ciclo G37 CONTORNO se pueden mecanizar
contornos "abiertos": el principio y el final del cotorno no coinciden.
El ciclo G125 TRAZADO DEL CONTORNO ofrece considerables
ventajas en comparación con el mecanizado de un contorno abierto
con frases de posicionamiento:
„ El TNC supervisa el mecanizado para realizar entradas sin rebabas y
evitar daños en el contorno. Comprobar el contorno con el test del
gráfico
„ Cuando el radio de la hta. es demasiado grande, se tendrá que volver
a mecanizar, si es preciso, el contorno en las esquinas interiores
„ El mecanizado se ejecuta en una sola pasada de forma sincronizada
o a contramarcha. El tipo de fresado elegido se mantiene incluso
cuando se realiza el espejo de los contornos
„ Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
„ Se pueden introducir diversas medidas, para realizar el desbaste y el
acabado con varios pasos de mecanizado
Y
X
Z
Antes de la programación deberá tenerse en cuenta
En el ciclo, el signo del parámetro Profundidad determina la
dirección del mecanizado. Si se programa la profundidad = 0,
el TNC no ejecuta el ciclo.
El TNC sólo tiene en cuenta el primer label del ciclo G37
CONTORNO.
La memoria de un ciclo SL es limitada. Por ejemplo, se
pueden programar como máximo 1024 frases lineales.
No es necesario el ciclo G120 DATOS DEL CONTORNO.
Las posiciones en cotas incrementales programadas
directamente después del ciclo G125 se refieren a la
posición de la hta. al final del ciclo.
¡Atención: Peligro de colisión!
Para evitar posibles colisiones:
„ No programar cotas incrementales directamente
después del ciclo G125, ya que se refieren a la posición
de la hta. al final del ciclo.
„ En todos los ejes principales aproximar la hta. a las
posiciones definidas (absolutas), ya que la posición de la
herramienta al final del ciclo no coincide con la posición
al comienzo del ciclo.
