278 8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

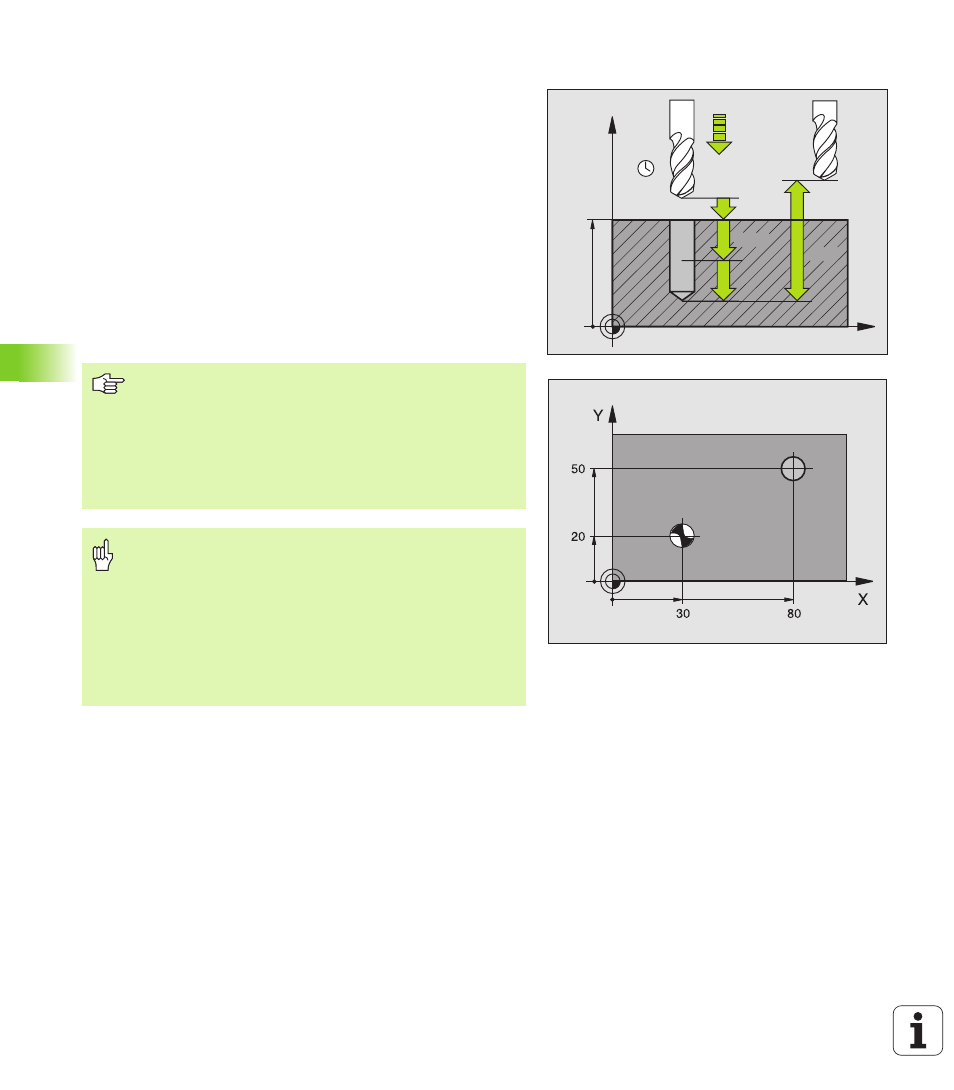

TALADRAR (ciclo G200)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance F programado hasta la primera
profundidad de paso
3 El TNC retira la herramienta con marcha rápida a la distancia de
seguridad, espera allí si se ha programado, y a continuación se
desplaza de nuevo con marcha rápida a la distancia de seguridad
sobre la primera profundidad de paso
4 A continuación la hta. taladra con el avance F programado hasta la
siguiente profundidad de paso
5 El TNC repite este proceso (2 a 4) hasta que se ha alcanzado la
profundidad de taladrado programada
6 En la base del taladro la hta. se desplaza con marcha rápida a la
distancia de seguridad o, si se ha programado, hasta la
2ª Distancia de seguridad
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad determina la
dirección del mecanizado. Si se programa la profundidad = 0,
el TNC no ejecuta el ciclo.
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC si (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!
