458 9 Programación: Funciones especiales
9.5 Definir el plano de mecanizado mediant
e
dos v
e
ct
or
es: PLANE
V
ECT
O
R 9.5 Definir el plano de mecanizado
mediante dos vectores:
PLANE VECTOR
Aplicación
La definición de un plano de mecanizado mediante dos vectores
puede utilizarse si su sistema CAD puede calcular el vector base y el
vector normal del plano de mecanizado inclinado. No es necesaria una
introducción normalizada. El TNC calcula la normalización internamente,
para que los valores entre -99,999999 y +99,999999 se puedan
introducir.

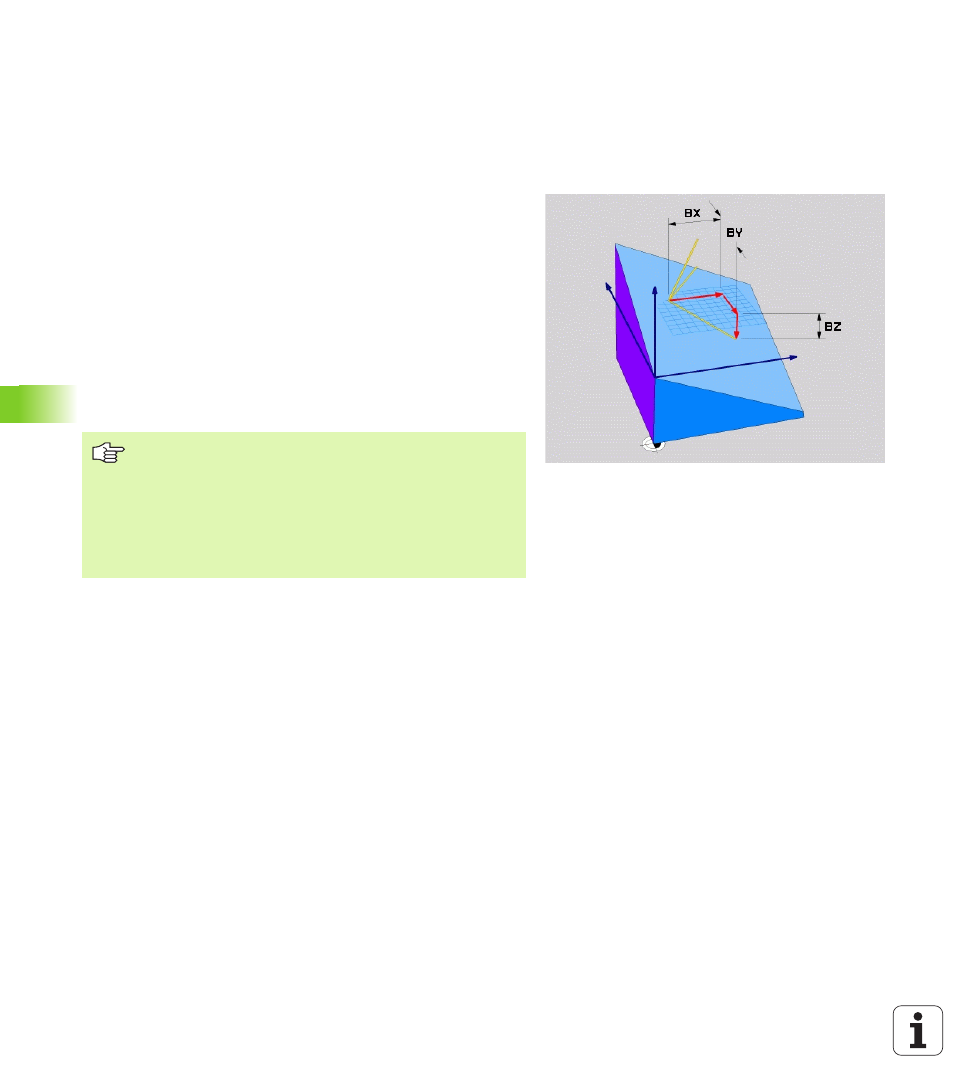

El vector base que se requiere para la definición del plano de
mecanizado está definido mediante los componentes BX, BY und BZ
(ver figura superior derecha). El vector normal se define a través de los
componentes NX, NY y NZ.
El vector base define la dirección del eje X en el plano de mecanizado
inclinado. El vector nomal determina la dirección del plano de
mecanizado y es perpendicular al anterior.
Antes de la programación deberá tenerse en cuenta
El TNC calcula internamente según los valores
introducidos por Ud., los vectores normales
correspondientes.
Descripción de parámetros para el comportamiento de la
posición: Véase „Determinar el comportamiento de
posicionamiento de la función PLANE”, pág. 464.
