HEIDENHAIN iTNC 530 357
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

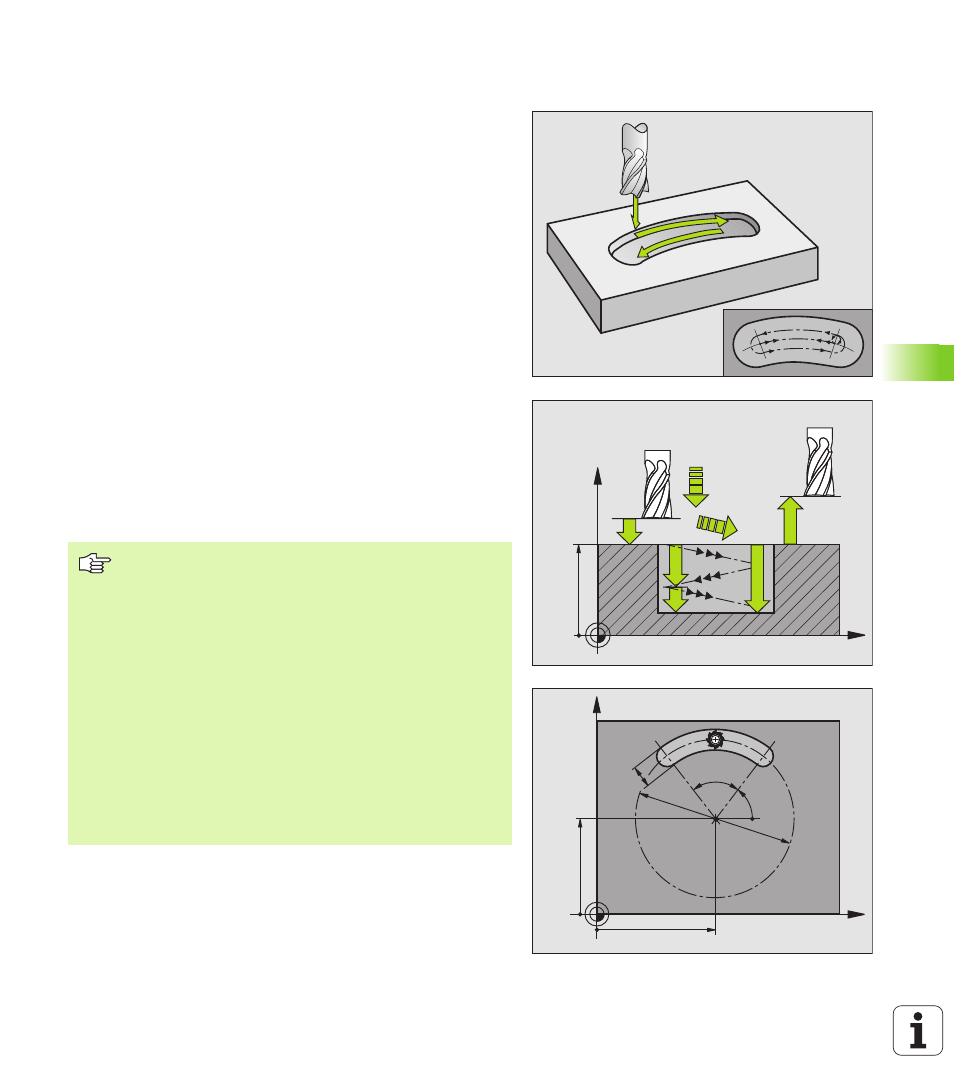

RANURA CIRCULAR (taladro coliso) con
introducción pendular (ciclo G211)
Desbaste
1 El TNC posiciona la herramienta en marcha rápida en el eje de la
hta. sobre la 2ª distancia de seguridad y a continuación al centro del
círculo derecho. Desde allí el TNC posiciona la herramienta a la
distancia de seguridad programada sobre la superficie de la pieza
2 La herramienta se desplaza con el avance de fresado sobre la
superficie de la pieza; desde allí la fresa se desplaza en dirección
longitudinal a la ranura y penetra inclinada en la pieza hasta el otro
extremo de la ranura
3 A continuación la hta. se introduce de nuevo inclinada hasta el
punto inicial; este proceso (2 a 3) se repite hasta alcanzar la
profundidad de fresado programada
4 A la profundidad de fresado el TNC desplaza la hta. para el fresado
lateral al otro extremo de la ranura
Acabado
5 Desde el centro de la ranura el TNC desplaza la hta. tangencialmente
hacia el contorno acabado; a continuación el TNC realiza el acabado
del contorno en sentido sincronizado (con M3), si se ha programado
también en varios pasos El punto inicial para el proceso de acabado
se encuentra en el centro del círculo derecho.
6 Al final del contorno la hta. se retira tangencialmente del mismo
7 Para finalizar la hta. retrocede en marcha rápida a la distancia de
seguridad, y si se ha programado, a la 2ª distancia de seguridad
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
Antes de la programación deberá tenerse en cuenta
El TNC posiciona previamente la hta. de forma automática
en el eje de la misma y en el plano de mecanizado.
En el desbaste la hta. profundiza con un movimiento
helicoidal de forma pendular de un extremo a otro de la
ranura. Por ello no se precisa el taladrado previo.
En el ciclo, el signo del parámetro Profundidad determina la
dirección del mecanizado. Si se programa la profundidad = 0,
el TNC no ejecuta el ciclo.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
misma.
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura. De lo contrario el TNC no puede
realizar la introducción pendular.
