o 12.13 Introd. de los márgenes de
desplazamto.,visualización
del punto cero
Empleo

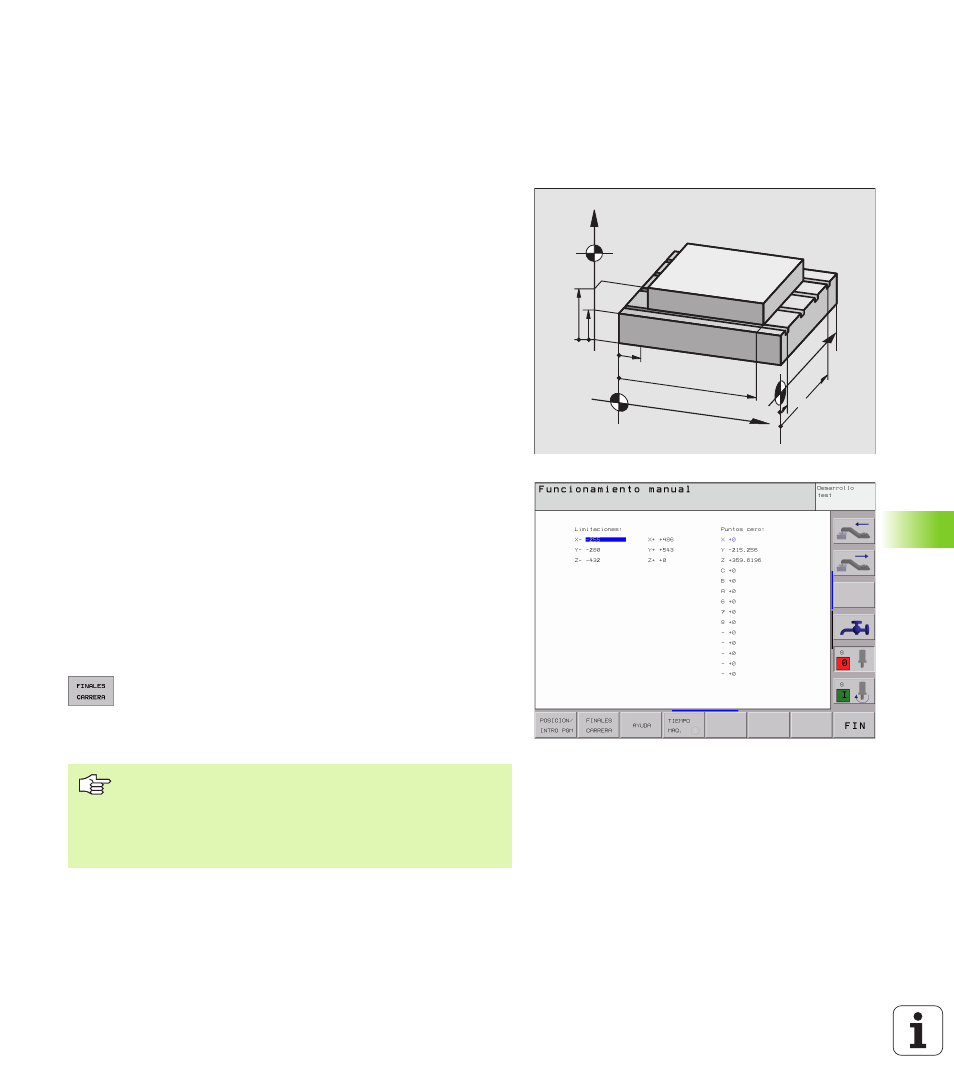

Dentro del margen de los finales de carrera máximos se puede
delimitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: Asegurar el divisor óptico contra colisiones
El máximo margen de desplazamiento se delimita con los finales de
carrera. El verdadero recorrido útil se delimita con la función MOD
FINAL DE CARRERA: para ello se programan los valores máximos de
los ejes en dirección positiva y negativa en relación al punto cero de la
máquina. Si la máquina dispone de varios márgenes de
desplazamiento, se puede ajustar el límite para cada uno de ellos por
separado (softkey FINAL DE CARRERA (1) a FINAL DE CARRERA (3)).
Mecanizado sin limitación del margen de
desplazamiento
Para los ejes de coordenadas sin límite de los márgenes de
desplazamiento, se programa el recorrido máximo del TNC (+/- 99999
mm) como FINAL DE CARRERA.
Cálculo e introducción del margen de
desplazamiento máximo
U U U U Seleccionar la visualización de posiciones REF
U U U U Llegada a la posición final positiva y negativa deseada de los ejes X,
Y y Z
U U U U Anotar los valores con su signo
U U U U Seleccionar las funciones MOD: pulsar tecla MOD
U U U U Introducir el límite del margen de desplazamiento:
Pulsar la softkey FINAL DE CARRERA. Introducir los
valores anotados para los ejes como limitaciones
U U U U Salida de la función MOD: Pulsar la softkey FIN
Visualización del punto cero
Los valores visualizados en la pantalla abajo a la izq. son los puntos de
ref. fijados manualmente referidos al punto cero de la máquina. Dichos
puntos de ref. no pueden ser modificados en el menú de la pantalla.
Z
Y
X
Z
min
Z
max
X
min Y
max
Y
min X
max
La corrección de radios de la hta. no se tiene en cuenta en
la limitación del margen de desplazamiento.
Después de sobrepasar los puntos de referencia, se
tienen en cuenta las limitaciones del margen de
desplazamiento y los finales de carrera de software.
