340 8 Programación: Ciclos
8.9 Ciclos par
a
la tr
aslación de coor
denadas
8.9 Ciclos para la traslación de
coordenadas
Resumen
Con la traslación de coordenadas se puede realizar un contorno
programado una sóla vez, en diferentes posiciones de la pieza con
posición y medidas modificadas. El TNC dispone de los siguientes
ciclos para la traslación de coordenadas:
Activación de la traslación de coordenadas
Principio de activación: Una traslación de coordenadas se activa a
partir de su definición, es decir, no es preciso llamarla. La traslación
actúa hasta que se anula o se define una nueva.
Anulación de la traslación de coordenadas:
n Definición del ciclo con los valores para el comportamiento básico,
p.ej. factor de escala 1,0
n Ejecución de las funciones auxiliares M02, M30 o la frase END PGM
(depende del parámetro de máquina 7300)
n Selección de un nuevo programa
n Programar la función auxiliar M142 Borrar información modal del
programa

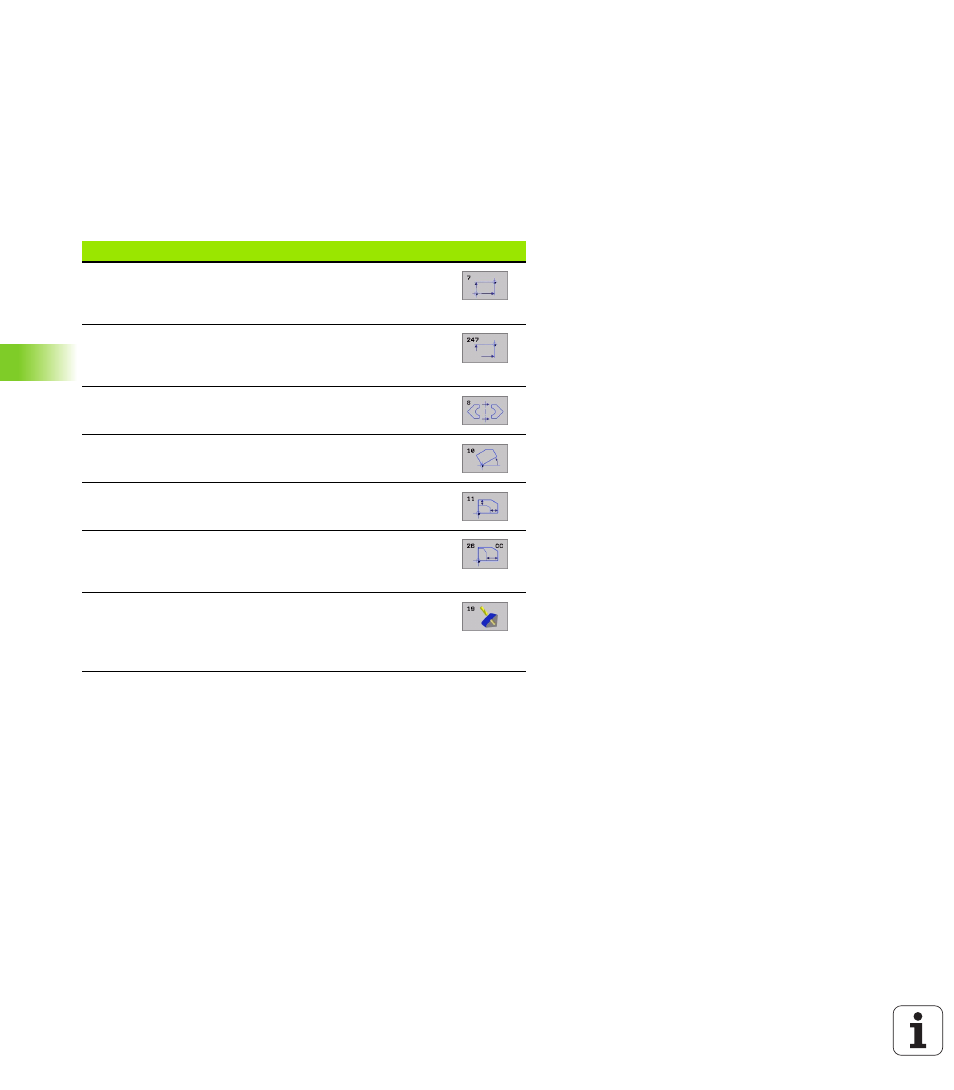

Ciclo Softkey
7 PUNTO CERO
Desplazamiento de los contornos directamente en el
programa o desde la tabla de puntos cero
247 FIJAR PTO. DE REF.
Fijación del punto de ref. durante la ejecución del
programa
8 ESPEJO
Reflejar contornos
10 GIRO
Girar contornos en el plano de mecanizado
11 FACTOR DE ESCALA
Reducir y ampliar contornos
26 FACTOR DE ESCALA ESPECIFICO PARA CADA EJE
Disminuir o aumentar contornos con factores de escala
específicos del eje
19 PLANO DE MECANIZADO
Realizar mecanizados en el sistema de coordinadas
inclinado para máquinas con cabezal basculante y/o
mesas giratorias
