426

11 Test del programa y ejecución del pgm

1

1

.1 Gráficos

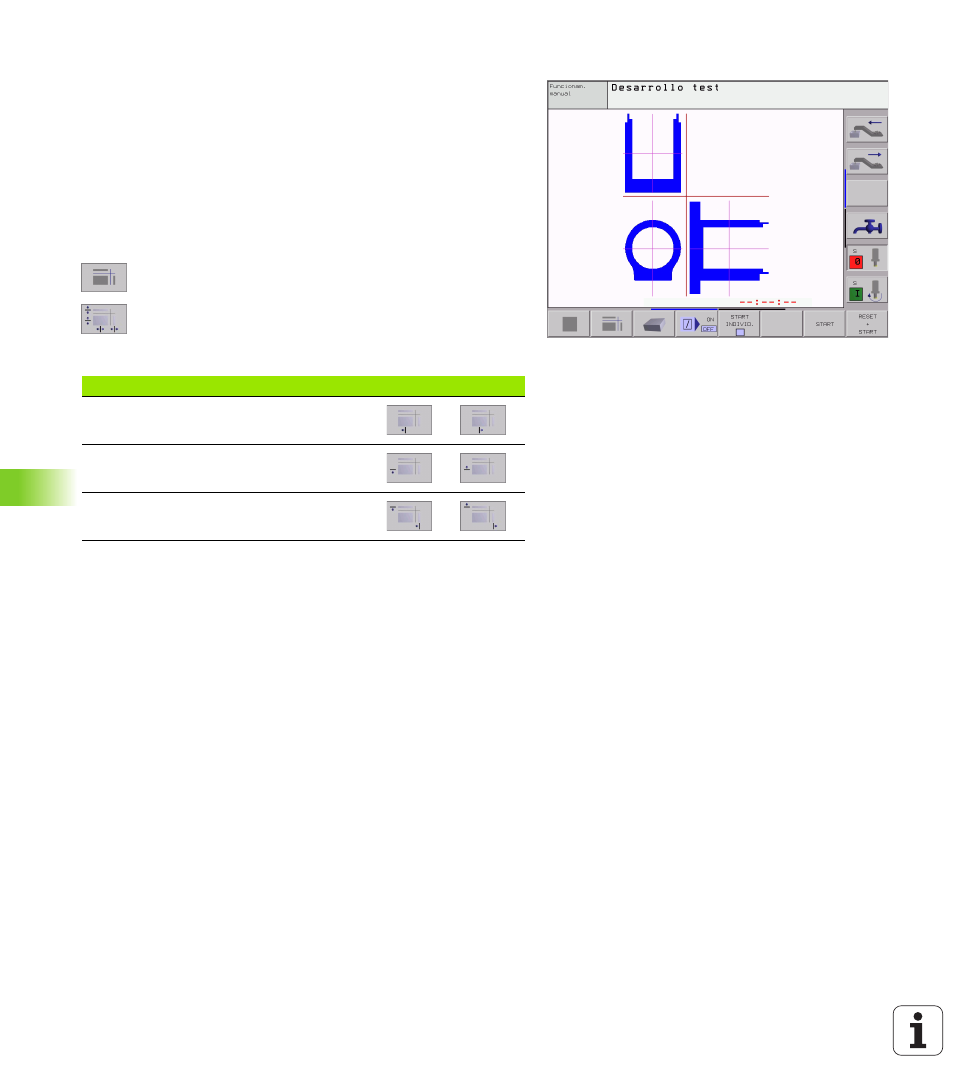

Representación en tres planos

La representación se realiza en vista en planta con dos secciones,
similar a un plano técnico. Un símbolo en la parte inferior izquierda
indica si la representación corresponde al método de proyección 1 o al
método de proyección 2 según la norma DIN 6, 1ª parte (seleccionable
a través del parámetro MP 7310).

En la representación en 3 planos se dispone de funciones para la
ampliación de una sección, véase “Ampliación de una sección” en
pág. 428.

Además se puede desplazar el plano de la sección mediante softkeys:

U

U

U

U

Seleccionar la softkey para la visualización de la pieza

en 3 planos

U

U

U

U

Conmutar la carátula de softkey y seleccionar softkey

para los planos de corte

U

U

U

U

El TNC muestra las siguientes softkeys:

Durante el desplazamiento se puede observar en la pantalla la posición
del plano de la sección.

Coordenadas de la línea de la sección

El TNC visualiza abajo en la ventana del gráfico las coordenadas de la
línea de la sección, referidas al punto cero de la pieza. Sólo se
visualizan las coordenadas en el plano de mecanizado. Esta función se
activa con el parámetro de máquina 7310.

Función

Softkeys

Desplazar el plano de la sección vertical
hacia la dcha. o hacia la izq.

Desplazar el plano de la sección vertical
hacia delante o hacia atrás

Desplazar el plano de la sección horizontal
hacia arriba o hacia abajo
