116 5 Programación: Herramientas
5.3 Cor
rección de la her
ramienta

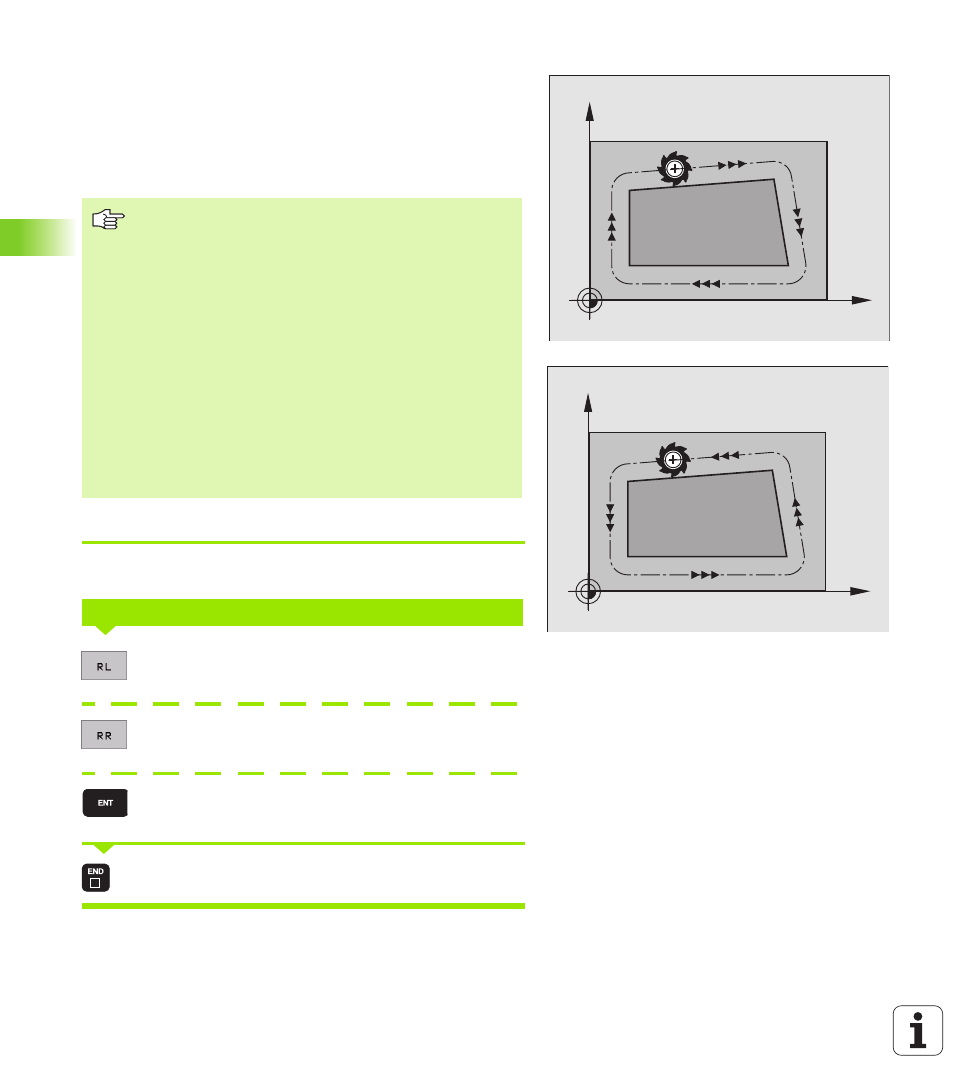

Tipos de trayectoria con corrección de radio: RR y RL
En este caso el centro de la hta. queda separado del contorno a la
distancia del radio de dicha hta. "Derecha" e "izquierda" indican la
posición de la hta. en el sentido de desplazamiento a lo largo del
contorno de la pieza. Véase las figuras de la derecha.
Introducción de la corrección de radio
Programar la función de trayectoria deseada, introducir las
coordenadas del punto de destino y confirmar con la tecla ENT
Desplazamiento de la hta. por la izquierda del
contorno programado: Pulsar softkey RL o bien
desplazar la hta. por la derecha del contorno
programado: Pulsar softkey RR o bien
desplazamr la hta. sin corrección de radio o eliminar la
corrección: Pulsar tecla ENT
Finalizar la frase: Pulsar la tecla END
RR La herramienta se desplaza por la derecha del contorno
RL La herramienta se desplaza por la izquierda del contorno
Entre dos frases de programa con diferente corrección de
radio RR y RL, debe programarse por lo menos una frase
sin corrección de radio (es decir con R0).
La corrección de radio está activada hasta la próxima frase
en que se varíe dicha corrección y desde la frase en la cual
se programa por primera vez.
También se puede activar la corrección del radio para los
ejes auxiliares del plano de mecanizado. Los ejes
auxiliares deben programarse también en las siguientes
frases, ya que de lo contrario el TNC realiza de nuevo la
corrección de radio en el eje principal.
En la primera corrección de radio RR/RL y con R0, el TNC
posiciona la herramienta siempre perpendicularmente en
el punto inicial o final. La herramienta se posiciona
delante del primer punto del contorno o detrás del último
punto del contorno para no dañar al mismo.
CORR. RADIO: RL/RR/SIN CORREC.?
X
Y
RL
X
Y
RR
