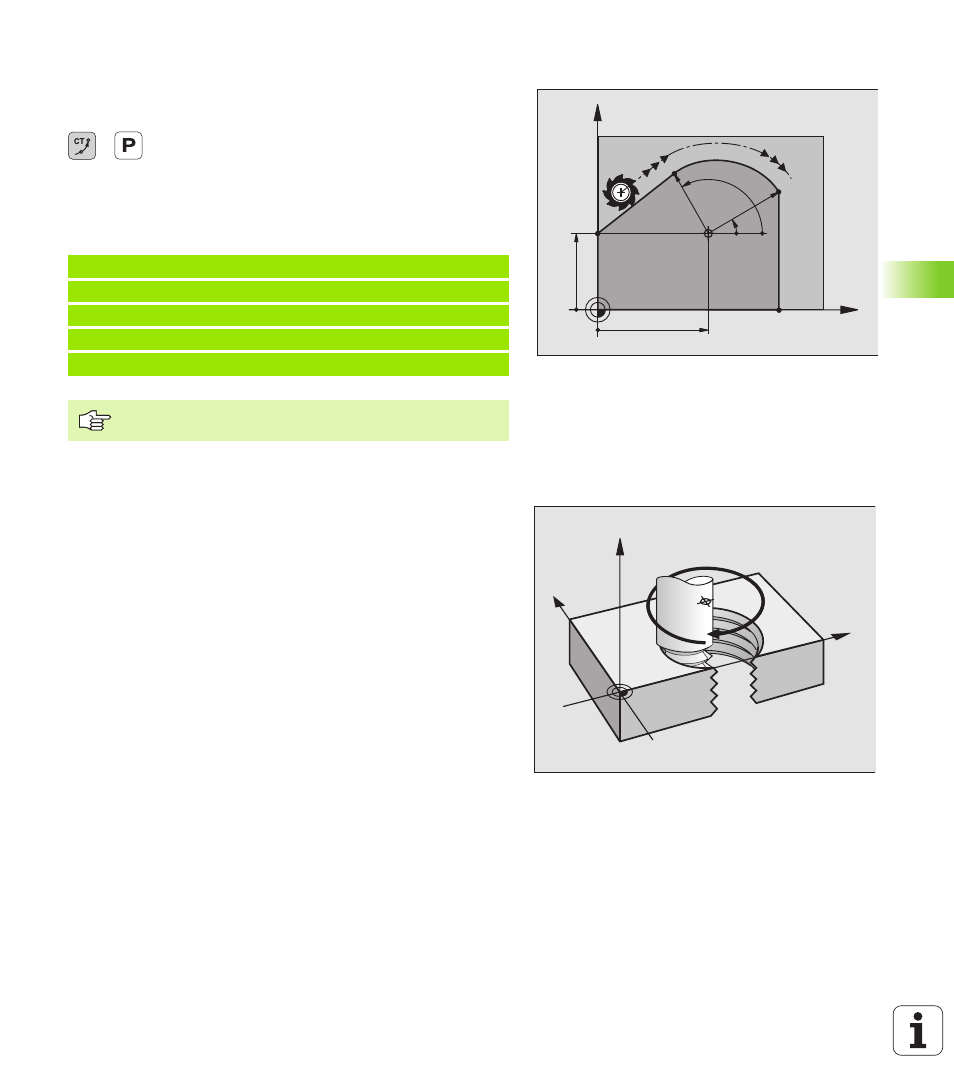

Trayectoria circular tangente CTP
La herramienta se desplaza según un círculo tangente a la trayectoria
anterior del contorno.
U U U U Radio en coordenadas polares PR : Introducir la
distancia del punto final de la trayectoria circular al
polo CC
U U U U Angulo en coordenadas polares PA : Posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
Hélice (Helix)
Una hélice se produce por la superposición de un movimiento circular
y un movimiento lineal perpendiculares. La trayectoria circular se
programa en un plano principal.
Los movimientos para la hélice sólo se pueden programar en
coordenadas polares.
Aplicación
n Roscados interiores y exteriores de grandes diámetros
n
Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura total
de la misma.
Para el mecanizado en la direc. de fresado de abajo a arriba se tiene:
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
¡El polo CC no es el punto central del círculo del contorno!
X
Y
40
35
CC
30°
120°
R30 R25
Nº de pasos n Pasos de roscado + sobrepaso del recorrido al
principio y final de la rosca
Altura total h Paso P x nº de pasos n
Angulo total
incremental IPA Número de pasos x 360° + ángulo para
Inicio de la rosca + ángulo para sobrepaso
Coordenada Z inicial Paso P x (pasos de rosca + sobrepaso al
principio del roscado)
Y
X
Z
