8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as
U U U U Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial)
y la superficie de la pieza
U U U U Profundidad de fresado 2 (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
U U U U Profundidad de paso 3 (valor incremental): Medida a
la cual penetra cada vez la herramienta; el TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
U U U U Avance al profundizar : Velocidad de desplazamiento
en la profundización
U U U U 1º longitud lateral 4 : Longitud de la ranura; 1º
dirección de mecanizado determinada por el signo
U U U U 2ª longitud lateral 5 : Ancho de la ranura
U U U U Avance F : Velocidad de desplazamiento de la hta. en el
plano de mecanizado

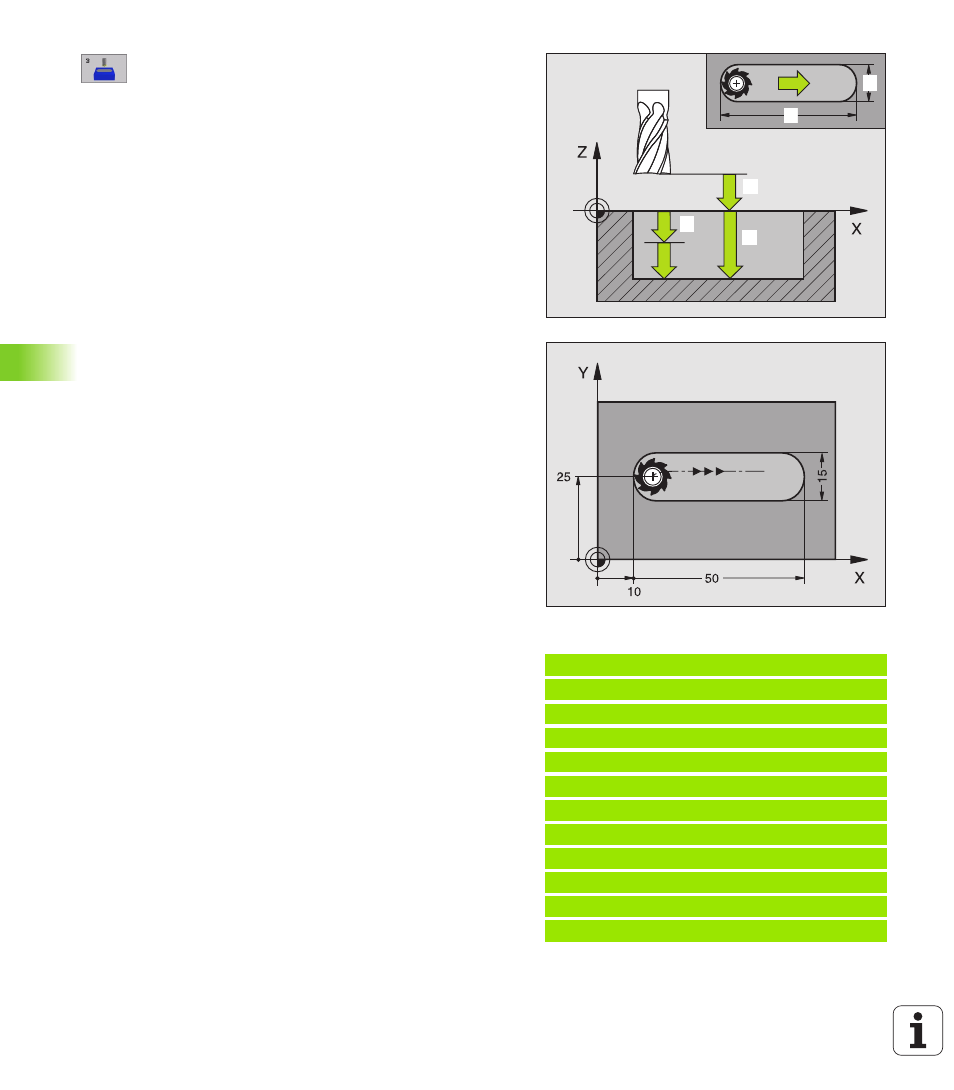

Ejemplo: Frases NC
9 L Z+100 R0 FMAX
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3,0 FRESADO DE RANURAS
13 CYCL DEF 3,1 DIST. 2
14 CYCL DEF 3,2 PROFUNDIDAD -15
15 CYCL DEF 3.3 PASO 5 F80
16 CYCL DEF 3.4 X50
17 CYCL DEF 3.5 Y15
18 CYCL DEF 3.6 F120
19 L X+16 Y+25 R0 FMAX M3
20 L Z+2 M99
12
13
14
15
