ESCARIADO (ciclo 201)
1

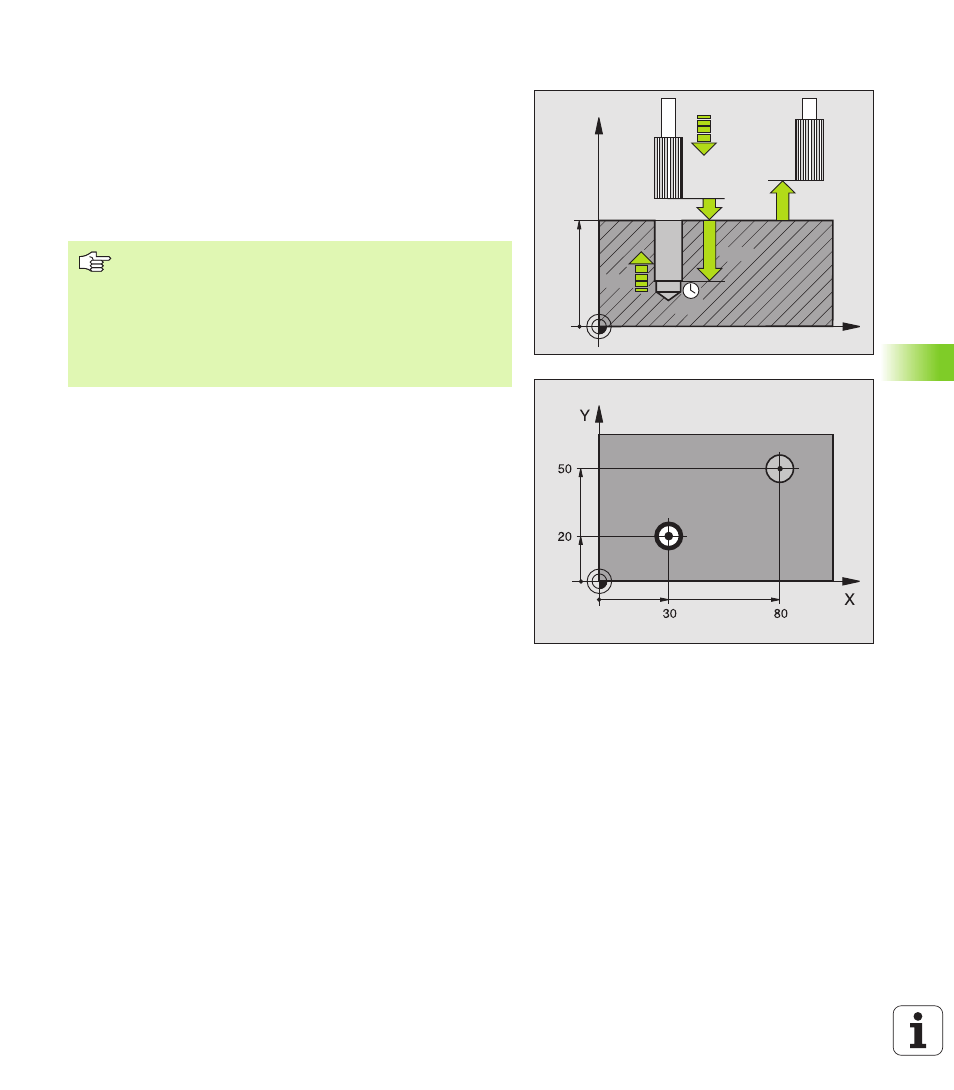

El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2
La herramienta penetra con el avance F introducido hasta la
profundidad programada
3
Si se ha programado, la hta. espera en la base del taladro
4
A continuación, el TNC retira la hta. con el avance F a la distancia
de seguridad, y desde allí, si se ha programado, con FMAX a la 2ª
distancia de seguridad
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Antes de la programación deberá tenerse en cuenta:
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
