HEIDENHAIN iTNC 530 271
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

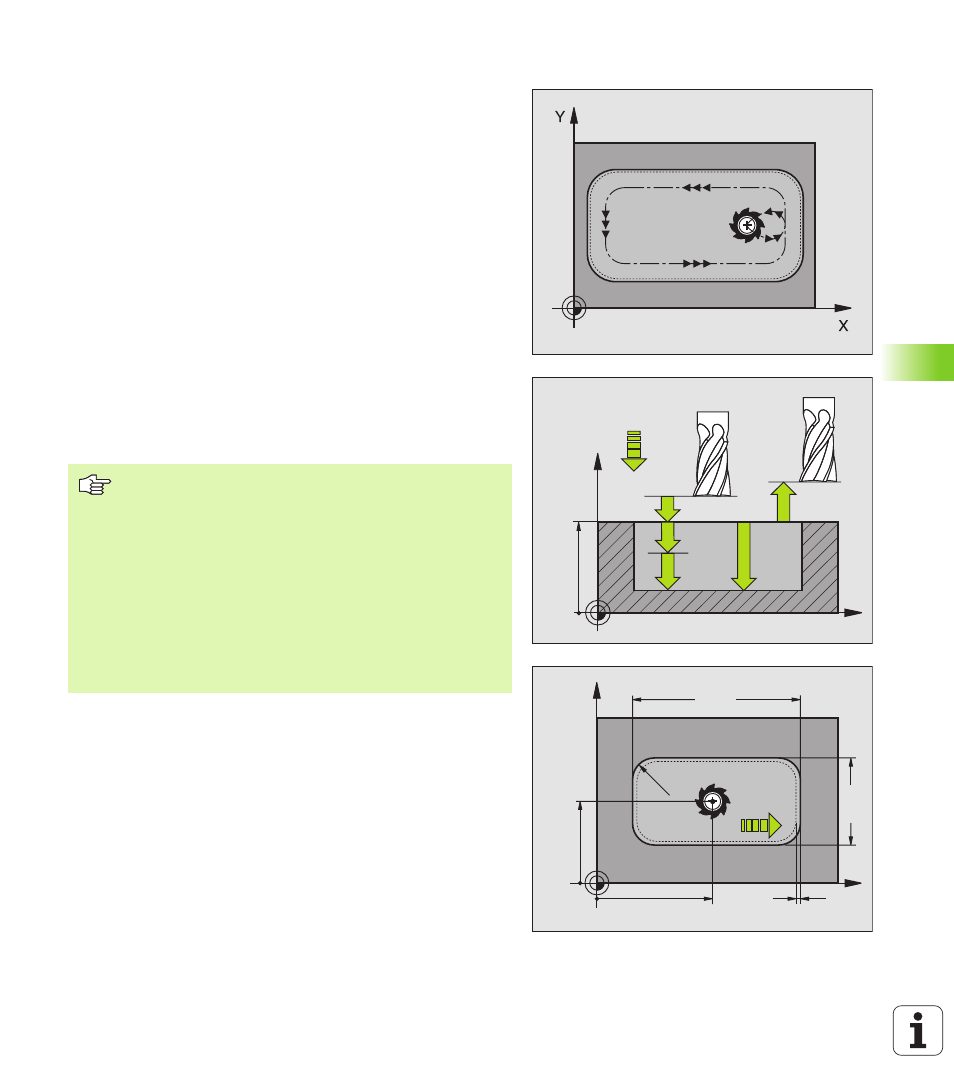

ACABADO DE CAJERA (ciclo 212)
1 El TNC desplaza automáticamente la hta. en el eje de la misma a la
distancia de seguridad, o, si se ha programado, a la 2ª distancia de
seguridad y a continuación al centro de la cajera
2 Desde el centro de la cajera la hta. se desplaza en el plano de
mecanizado al punto inicial del mecanizado. El TNC determina la
sobremedida y el radio de la herramienta para el cálculo del punto
de comienzo. Si es preciso, la hta. penetra en la mitad de la cajera
3 En el caso de que la hta. esté sobre la 2ª distancia de seguridad, el
TNC desplaza la hta. en marcha rápida FMAX a la distancia de
seguridad y desde allí, con avance de profundización a la primera
profundidad de paso
4 A continuación la herramienta realiza la entrada tangencial al
contorno de acabado, fresando una vuelta
5 A continuación la herramienta retrocede tangencialmente desde el
contorno hasta el punto de partida del plano de mecanizado
6 Este proceso (3 a 5) se repite hasta que se ha alcanzado la
profundidad programada
7 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridad, o si se ha programado, a la 2ª distancia de
seguridad y a continuación al centro de la cajera (posición final =
posición de partida)
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Antes de la programación deberá tenerse en cuenta:
El TNC posiciona automáticamente la hta. en el eje de la
misma y en el plano de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Si se quiere realizar un acabado de la cajera, deberá
utilizarse una fresa con dentado frontal cortante en el
centro (DIN 844) e introducir un avance pequeño para la
profundización.
Tamaño de la cajera: El triple del radio de la hta.
