12.8 Repr
esentación del bloque en el espacio de tr
abajo
12.8 Representación del bloque en
el espacio de trabajo
Empleo
En el modo de funcionamiento Test del programa se puede comprobar
gráficamente la posición del bloque de la pieza en el espacio de trabajo
de la máquina y activar la supervisión del espacio de trabajo en el
modo de funcionamiento Test del programa: pulsar la softkey
BLOQUE EN ESPACIO TRABAJO.

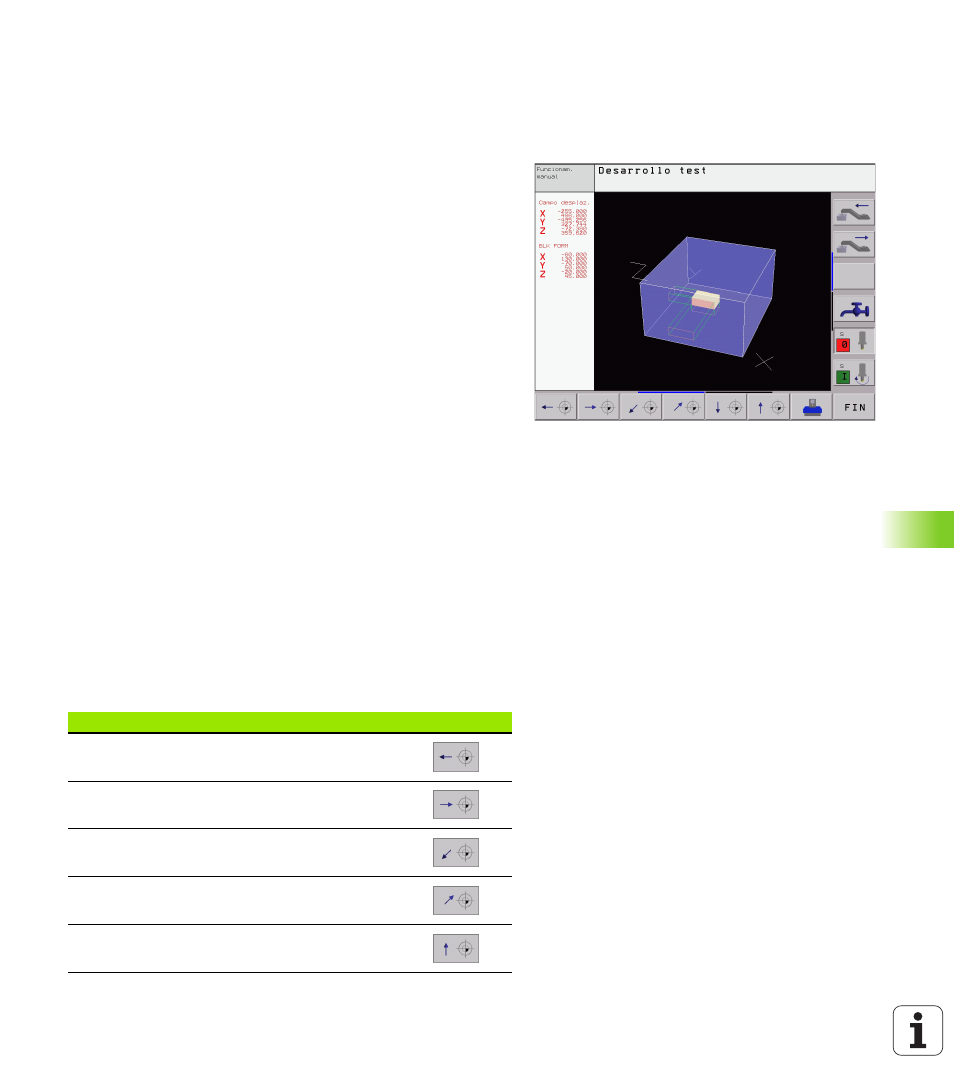

El TNC representa un cuadrado en el espacio de trabajo, cuyas
dimensiones se indican en la ventana "Margen de desplazamiento". El
TNC toma las dimensiones para el espacio de trabajo de los
parámetros de máquina para el margen de desplazamiento activado.
Debido a que el margen de desplazamiento está definido en el sistema
de referencia de la máquina, el punto cero del cuadrado corresponde
al punto cero de la máquina. La posición del punto cero de la máquina
en el cuadrado se puede hacer visible pulsando la softkey M91 (2ª
carátula de softkeys).
Otro cuadrado () representa el bloque, cuyas dimensiones () las toma
el TNC de la definición del bloque del programa seleccionado. El
cuadrado del bloque de la pieza define el sistema de coordenadas de
introducción, cuyo punto cero se encuentra dentro del cuadrado. La
posición del punto cero del cuadrado se puede hacer visible pulsando
la softkey "visualizar cero pieza" (2ª carátula de softkeys).
En casos normales para realizar el test del programa no tiene
importancia donde se encuentre el bloque de la pieza dentro del
espacio de trabajo. Sin embargo, si se verifican programas, que
contienen desplazamientos con M91 o M92, deberá desplazarse
"gráficamente" la pieza bruta, de forma que no se produzcan daños en
el contorno. Para ello se emplean las softkeys que aparecen en la tabla
de la derecha.
Además también se puede activar la supervisión del espacio de trabajo
para el modo de funcionamiento Test del programa, para comprobar el
programa con el punto de referencia actual y los margenes de
desplazamientos activos (véase la última línea de la siguiente tabla).
Función Softkey
Desplazar el bloque a la izq.
Desplazar el bloque a la dcha.
Desplazar el bloque hacia adelante
Desplazar el bloque hacia atrás
Desplazar el bloque hacia arriba
