1 Introducción
1
.4 V
isualización de estados

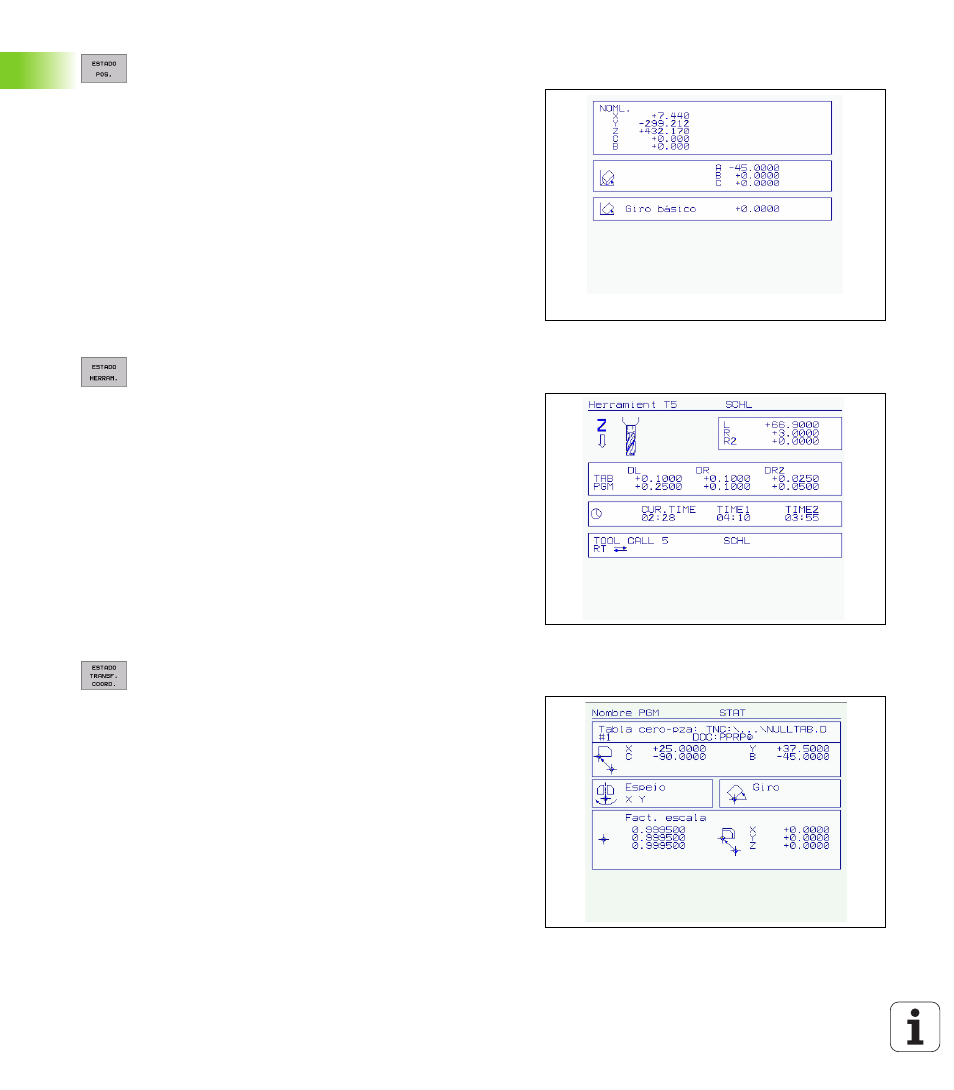

Posiciones y coordenadas
Información sobre las herramientas
Traslación de coordenadas
Véase “Ciclos para la traslación de coordenadas” en pág. 340
2
4
1
3
1
Visualización de posiciones
2
Tipo de visualización de posiciones, p.ej. posición real
3
Angulo de inclinación para el plano de mecanizado
4
Angulo del giro básico
3
2
5
1
4
6
1
n
Visualización T: nº y nombre de la hta.
n
Visualización RT: nº y nombre de la hta. gemela
2
Eje de la herramienta
3
Longitud y radios de la herramienta
4
Sobremedidas (valores delta) del TOOL CALL (PGM) y de la tabla
de herramientas (TAB)
5
Tiempo de vida, máximo tiempo de vida (TIME 1) y máximo
tiempo de vida con TOOL CALL (TIME 2)
6
Visualización de la herramienta activada y de la (siguiente)
herramienta gemela
7
6
4
1
2
3
5
1
Nombre del programa principal
2
Nombre de la tabla activa de punto cero, número activo de punto
cero (#), comentario de la fila activa del número activo del punto
cero (DOC) del ciclo 7
3
Desplazamiento del punto cero activo (ciclo 7)
4
Ejes reflejados (ciclo 8)
5
Angulo de giro activo (ciclo 10)
6
Factor(es) de escala activo(s) (ciclos 11 / 26)
7
Punto central de la escala activada
