HEIDENHAIN iTNC 530 427
1
1
.1 Gráficos

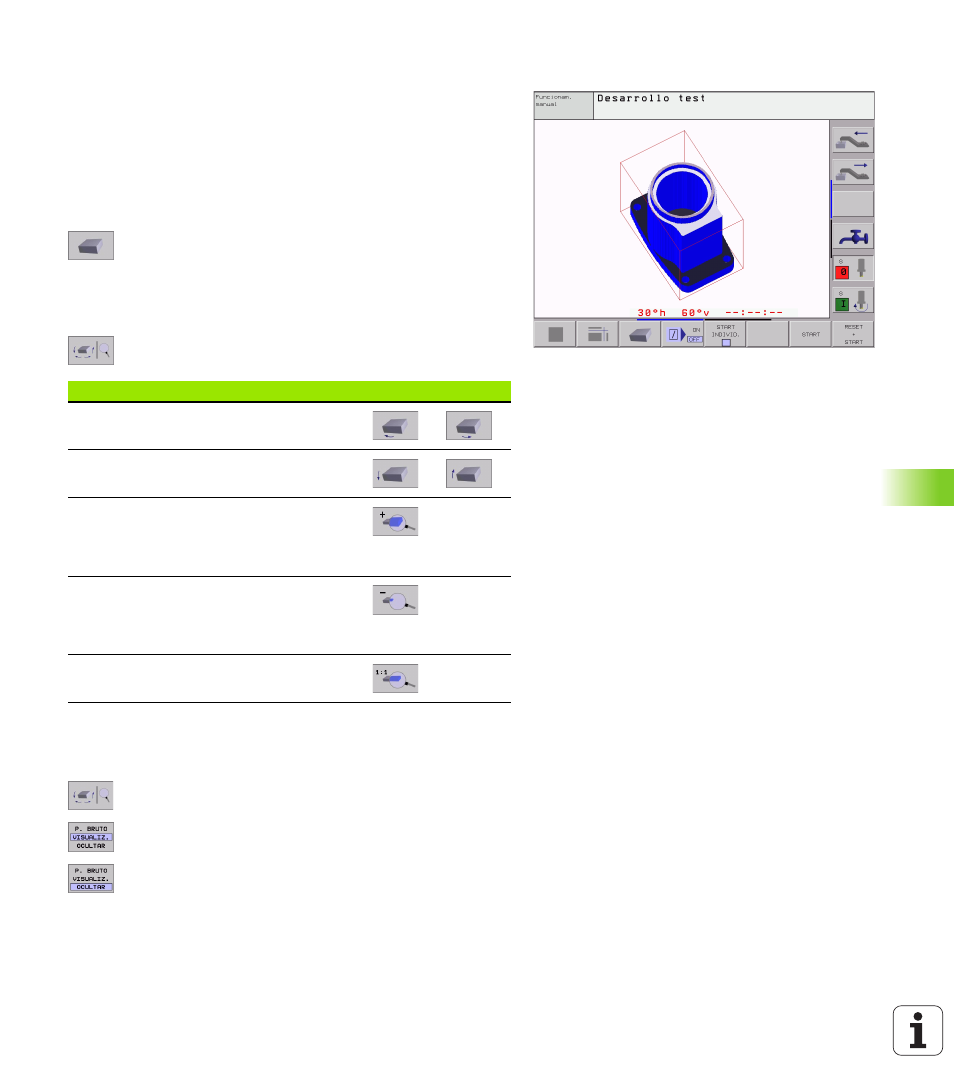

Representación 3D
El TNC muestra la pieza en el espacio.
Es posible girar la representación 3D alrededor del eje vertical e
inclinarlo alrededor del eje horizontal. Los contornos del bloque para
la representación gráfica se representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles las
funciones para la ampliación de una sección, véase “Ampliación de
una sección” en pág. 428.
U U U U Seleccionar la representación 3D con esta softkey
Girar la represesentación 3D y aumentar/disminuir
U U U U Conmutar la carátula de softkey hasta que la softkey de selección
aparece para las funciones Girar y Aumentar/Disminuir.
U U U U Seleccionar las funciones para Girar y Aumentar/
Disminuir:
Visualizar u omitir el marco del contorno de la pieza
U U U U Conmutar la carátula de softkey hasta que la softkey de selección
aparece para las funciones Girar y Aumentar/Disminuir.
U U U U Seleccionar las funciones para Girar y Aumentar/
Disminuir:
U U U U Intercalar marcos para BLK FORM: fijar campo
iluminado en VISUALIZAR mediante softkey
U U U U Suprimir marcos para BLK FORM: fijar campo
iluminado en SUPR. mediante softkey.
Función Softkeys
Girar verticalmente la representación en
pasos de 5°
Girar horizontalmente la representación en
pasos de 5º
Aumentar la representación paso a paso. Si
se aumenta la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra Z.
Disminuir la representación paso a paso. . Si
se disminuye la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra Z.
Volver a la representación en tamaño
programado
