Manual del usuario Watson-Marlow 520U IP31 80

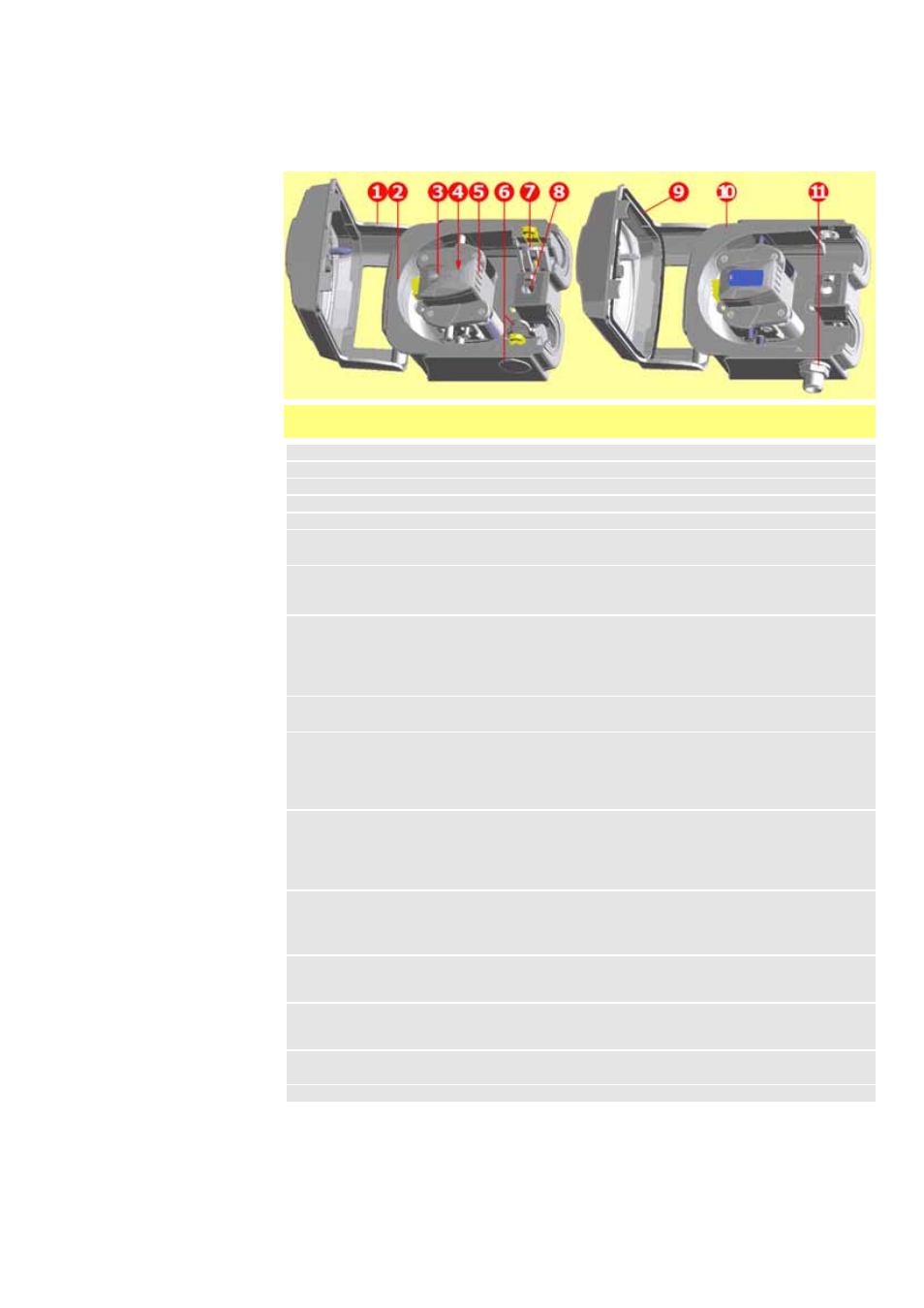

30 Repuestos de los cabezales
Se pueden pedir las piezas individualmente.
053.1011.100 520R
053.1011.2L0 520R2
053.1011.EL0 520REL
053.1011.EM0 520REM
053.1011.EH0 520REH
1 MNA2050A (520R, 520R2) Protección de cabezal completa con cer-
rojo desbloqueable con herramienta
2 MNA2045A (520R, 520R2) Conjunto de la pista para bombas con
carcasa, completo con abrazaderas de
manguera con muelle.
3 520R (tubo 1,6 mm de pared): MNA2076A
520R2 (tubo 2,4 mm de pared): MNA2077A
520REL (gris): MNA2148A
520REM (beige): MNA2149A
520REH (azul): MNA2150A Tapa del rotor, tapón del rotor y botón
del embrague
4 MN2011M
S60022 Embrague
Muelle del embrague
5 520R (tubo 1,6 mm de pared): MNA2043A
520R2 (tubo 2,4 mm de pared): MNA2001A
520REL (0-2 bar, 0-30 psi): MNA2138A
520REM (2-4 bar, 30-60 psi): MNA2139A
520REH (4-7 bar, 60-100 psi): MNA2140A Conjunto del rotor completo con rodillos
de bombeo, rodillos seguidores y rodil-
los de guía de la manguera
6 MNA2006A (520R, 520R2)
MN2002M (520R, 520R2)
MN2131M (520RE)
Abrazadera inferior (L.I.) de la
manguera
Tapón de posición de la abrazadera de
la manguera
Tapón de desagüe
7 MNA2005A (520R, 520R2)
MN2002M (520R, 520R2)
Abrazadera superior (L.D.) de la
manguera
Tapón de posición de la abrazadera de
la manguera
8 MN2034B
MN2005M Muelle del pestillo de la protección
Cartucho del muelle del pestillo de la
protección
9 MNA2147A (520RE) Protección de cabezal completa con
junta y cerrojo desbloqueable con her-
ramienta
10 MNA2144A (520RE) Conjunto de la pista para bombas de
accionamiento cerrado
11 MN2023T y MN2003T (520RE) Lumbrera de desagüe y tuerca
520R/520R2 520REL/520REM/520REH
