Manual del usuario Watson-Marlow 520U IP31 54
21.1 Velocidad: entrada analógica
Es posible controlar la velocidad de la bomba remotamente mediante uno solo de
estos métodos: una señal analógica de voltaje dentro del intervalo 0-10 V; o una
señal analógica de corriente dentro del intervalo 4-20 mA; o bien un potenciómetro
remoto.
La señal de proceso analógica debe aplicarse a la clavija 4 del conector D inferior.
Conecte a tierra a la clavija 16. La bomba suministrará un caudal creciente para una
señal de control en aumento (respuesta no invertida) o un caudal creciente para una
señal de control descendente (respuesta invertida). Véase la sección 16.2, Analógico
en el menú Configuración.
Impedancia del circuito de 4-20 mA: 250 Ω
Para el modo de voltaje, 0-10 V, se puede utilizar una fuente de voltaje estable y
fiable con un voltímetro CC. Impedancia del circuito: 22 k
Ω
La inversión de la respuesta se configura en el software. No invierta la polaridad de
las clavijas.

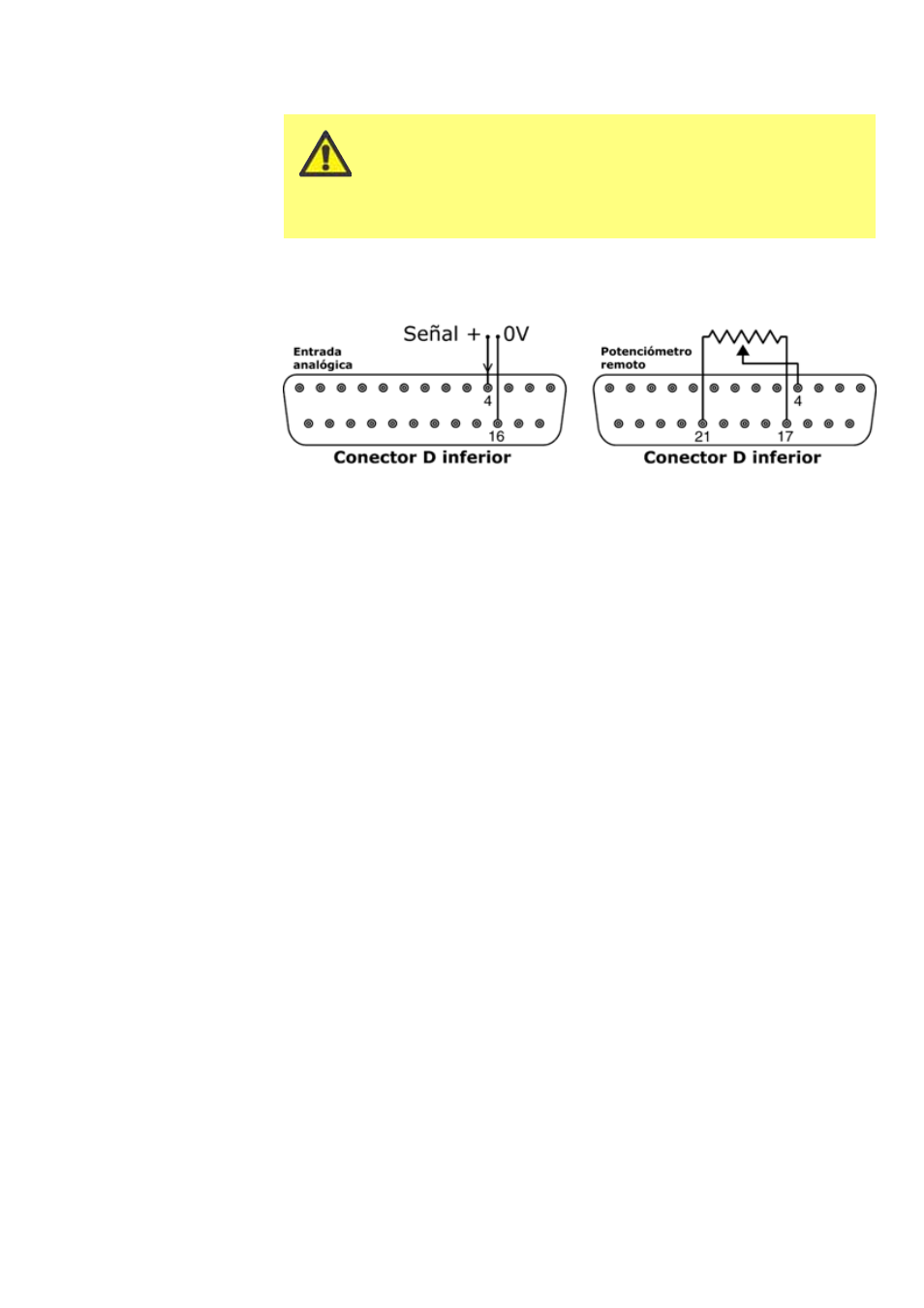

Se debería conectar, en la forma ilustrada, un potenciómetro remoto con un valor
nominal de entre 1 k y 2 k con un mínimo de 0,25 W. Cuando se use un poten-
ciómetro remoto, no aplique voltaje o señal de entrada de control de corriente al
mismo tiempo. La señal de control de la velocidad requerirá una calibración con
respecto a los ajustes mínimo y máximo del potenciómetro. Esto se lleva a cabo en
el software - véase la sección 16.1, Compensación en la sección Configuración.
Cuando se use un potenciómetro remoto, es importante ajustar la entrada analógi-
ca al voltaje en el menú Configuración. De lo contrario, la alimentación de tensión
de referencia desde la patilla 21 se verá sobrecargada y no suministrará íntegra-
mente los 10 V.
No aplique nunca tensión de la red a la toma D de 25
vías. Aplique las señales correctas a las patillas
mostradas más abajo. Limite las señales a los valores
máximos especificados. No aplique tensión a otras
clavijas. Podrían producirse daños permanentes no
cubiertos por la garantía.
