Manual del usuario Watson-Marlow 520U IP31 74

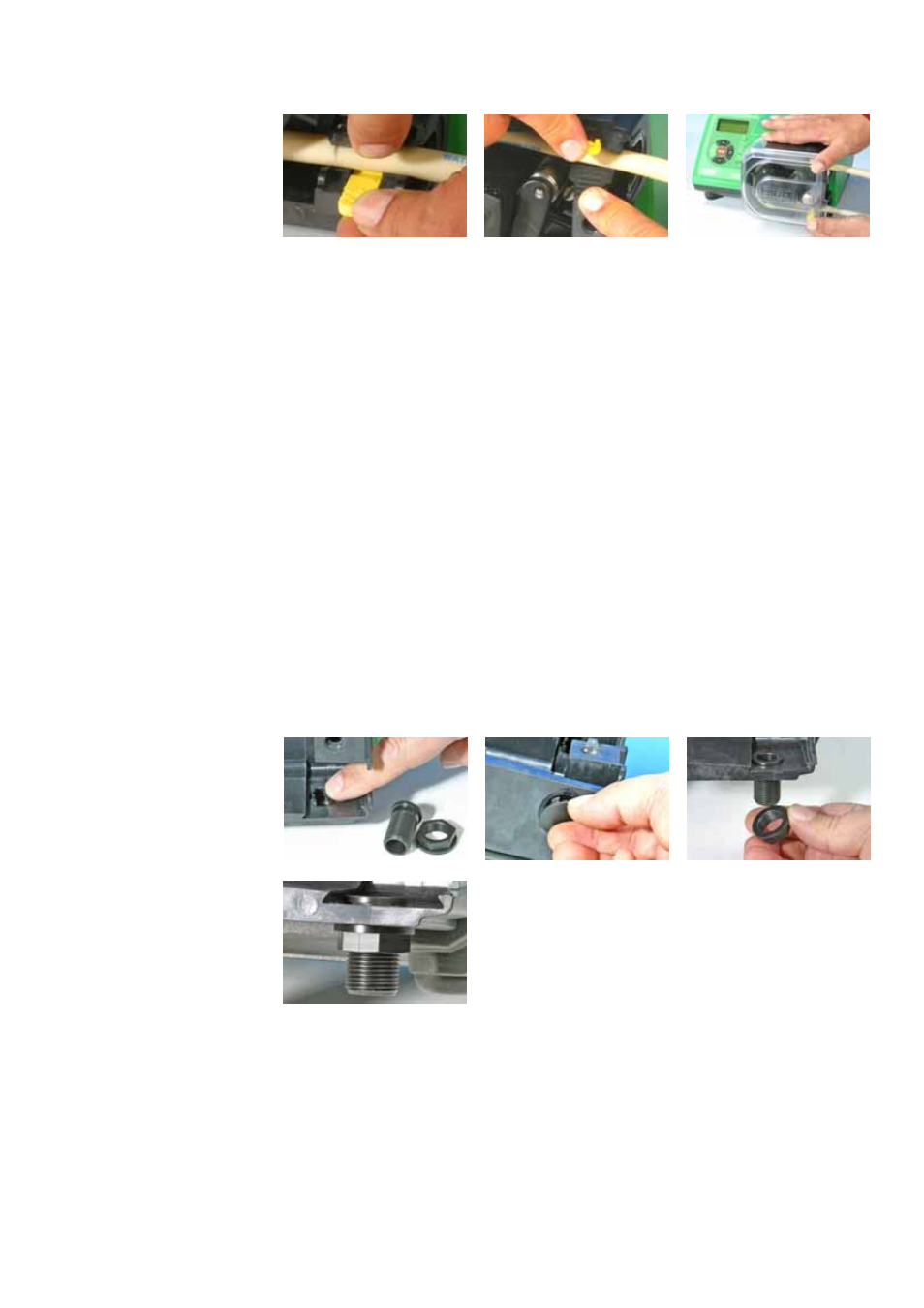

Las abrazaderas de manguera, con muelle, deben sujetar la manguera lo bas-
tante apretado para que no pueda moverse hacia adentro o hacia fuera del
cabezal de la bomba, pero no deben apretar demasiado ni estrangular el paso
de fluido. Las abrazaderas de mangueras están equipadas con una corredera
amarilla que puede engancharse en dos posiciones mientras las abrazaderas
están abiertas: la posición exterior permite que las abrazaderas sujeten fuerte-
mente la manguera, mientras que la interior lo deja más flojo. Ajuste las
correderas para evitar que la manguera se desplace, dando unas vueltas de
prueba al rotor.
Cierre la protección, empujándola a tope hasta que el cerrojo enganche.
Conecte las tuberías adecuadas a las mangueras del cabezal usando los conec-
tores apropiados.
Acuérdese, cuando use mangueras de Marprene o Bioprene, de tensar de
nuevo la manguera después de 30 minutos de funcionamiento, ya que puede
alargarse a medida que se va encajando. Ténsela de manera que los 225 mm
(8
7 ⁄
8
de pulg.) de manguera estén entre las caras interiores de las partes de la
abrazadera de manguera que llevan muelle.
27.3 520RE: instalación de la lumbrera de
desagüe
La lumbrera de desagüe es un extra opcional suministrado con el cabezal de la
bomba. Se recomienda encarecidamente a los usuarios instalarla antes de utilizar la
bomba Se puede hacer con el rotor en su sitio o extraído.
Retire el tapón de desagüe del fondo del cabezal de la bomba. El tapón de
desagüe es flexible. Puede extraerse ejerciendo presión con los dedos desde el
interior del cabezal de la bomba, o levantando la brida con la uña desde fuera.
Sitúe la tubería en su sitio desde el interior del cabezal de la bomba.
Instale la tuerca de retención provista (
3 ⁄
8
in BSP) y apriétela con los dedos.
Instalar los tubos de desagüe que hagan falta (no provistos).
