Manual del usuario Watson-Marlow 520U IP31 29

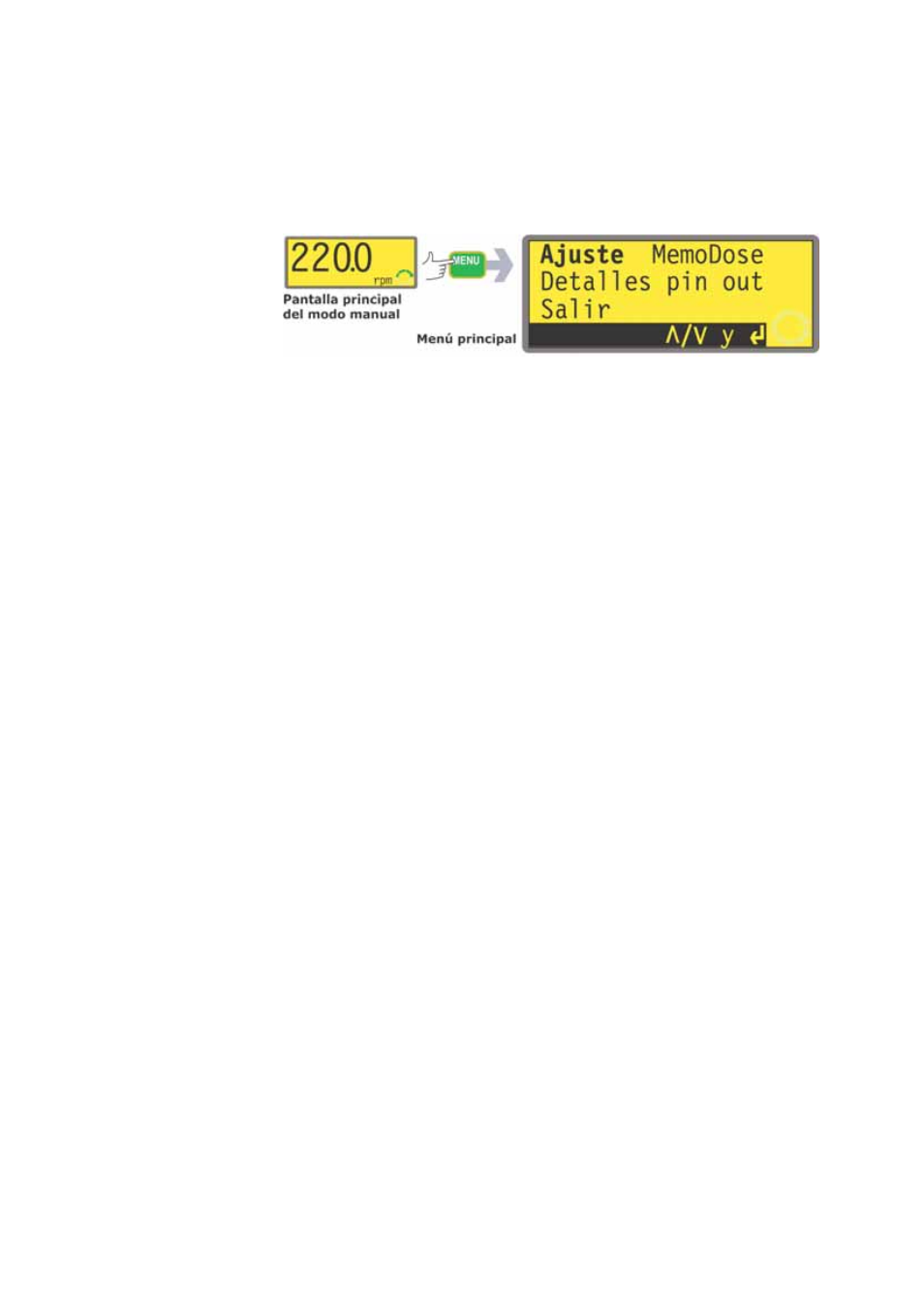

15.2 Entrada de menú principal
La tecla MENU muestra el menú principal. Actúa en cualquier momento durante la
actividad de la bomba, excepto cuando se muestran pantallas de error o pantallas
en las que se usan las teclas ARRIBA y ABAJO para introducir valores.
El menú principal ofrece cuatro opciones: Ajuste, MemoDose, Detalles pin out y
Salir. Use las teclas ARRIBA y ABAJO para hacer una selección. Presione la tecla
ENTER para confirmar su decisión.
Configuración
Ajuste permite al usuario ajustar los parámetros de funcionamiento de la bomba
bajo 12 conceptos: Compensación, Analógico, Pantalla, Salidas, Parada remo-
ta, Rearranque automático, Ajustar velocidad máx., Iluminación de pan-
talla, ROM, Idioma, Ajustes de fábrica y Código de seguridad.
MemoDose
La función MemoDose se usa para recordar el número de revoluciones necesario
para dispensar un volumen determinado de fluido, y hacer que la bomba dispense
repetidamente dicho volumen. Este menú también proporciona acceso al Menú de
calibración, donde el usuario puede calibrar el caudal.
Detalles pin out
Al seleccionar Detalles pin out de salida la bomba muestra una pantalla de adver-
tencia y después sus detalles de clavijas y tensión prefijados bajo 17 encabezados:
Entrada analógica, Salida analógica, Salida de tacómetro, Entrada mar-
cha/parada, Habilitación de sentido de giro, Entrada de sentido de giro,
Entrada de fuga, Conmutación auto/man, Entrada de dosis, Salida 1, Salida
2, Salida 3, Salida 4, Suministro, Disponibilidad de 0 voltios, Tierra y Otros.
Salir
Si se selecciona Salir, la bomba vuelve a su último estado manual con la bomba
parada.
