Manual del usuario Watson-Marlow 520U IP31

55

21.2 Velocidad: salida analógica

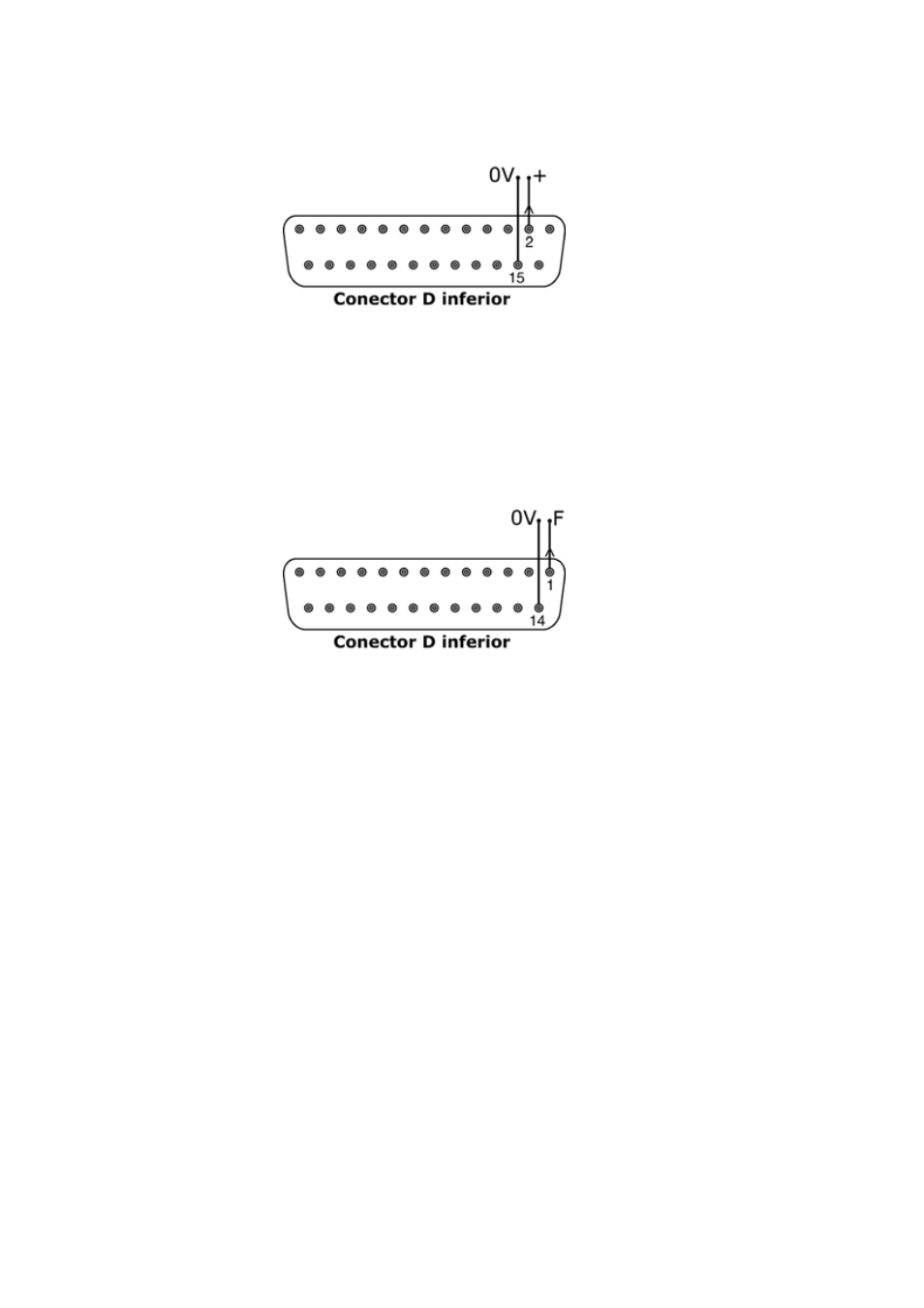

Hay disponible una señal de salida analógica en la patilla 2 del conector D inferior.
Conecte a tierra la clavija 15. El voltaje es directamente proporcional a la velocidad
de rotación del cabezal de la bomba. 0 V = velocidad cero; 10V = velocidad máxi-
ma permitida.

21.3 Salida de frecuencia del tacómetro

Hay disponible una salida de frecuencia del tacómetro en la clavija 1 del conector D
inferior. Conecte a tierra la clavija 14. Genera un impulso rectangular de +5 V, máx-
imo 10mA, cuya frecuencia es directamente proporcional a la velocidad de rotación
del cabezal de la bomba. Genera 5,717 Hz/rpm - 343 impulsos por cada revolución
del eje de salida. El tren de impulsos procedente de la bomba puede ser utilizado
para calcular la velocidad de rotación o para determinar el número de revoluciones
del cabezal de la bomba. Esta salida posee la fuerza necesaria para ser efectiva a
una distancia de hasta 3 m de la bomba. Los recorridos de cable de más de 3 m
requieren la amplificación de la señal.
