26.1 Posición, retirada y reposición del
cabezal de la bomba
Es posible montar la pista del cabezal de la bomba en tres orientaciones distintas,
para obtener posiciones de lumbrera de entrada/salida a la derecha, arriba o abajo,
según convenga. Posicione el cabezal de la bomba de forma que las lumbreras de
las mangueras apunten hacia arriba o hacia abajo sólo allí donde el accionamiento
está situado sobre el borde del banco de trabajo - de lo contrario la manguera de la
bomba o la protección de bisagra impactarán contra el banco. No posicione el
cabezal de la bomba de forma que las lumbreras de las mangueras apunten hacia el
teclado. De lo contrario se generaría un riesgo para la seguridad.
Es posible configurar la bomba para rotación del rotor en el sentido de las agujas del
reloj o contrario a las agujas del reloj. Sin embargo, debe tenerse en cuenta que la
vida de la manguera será mayor si el rotor gira en el sentido de las agujas del reloj
y que el rendimiento contra presión será máximo si el rotor gira en sentido contrario
a las agujas del reloj.

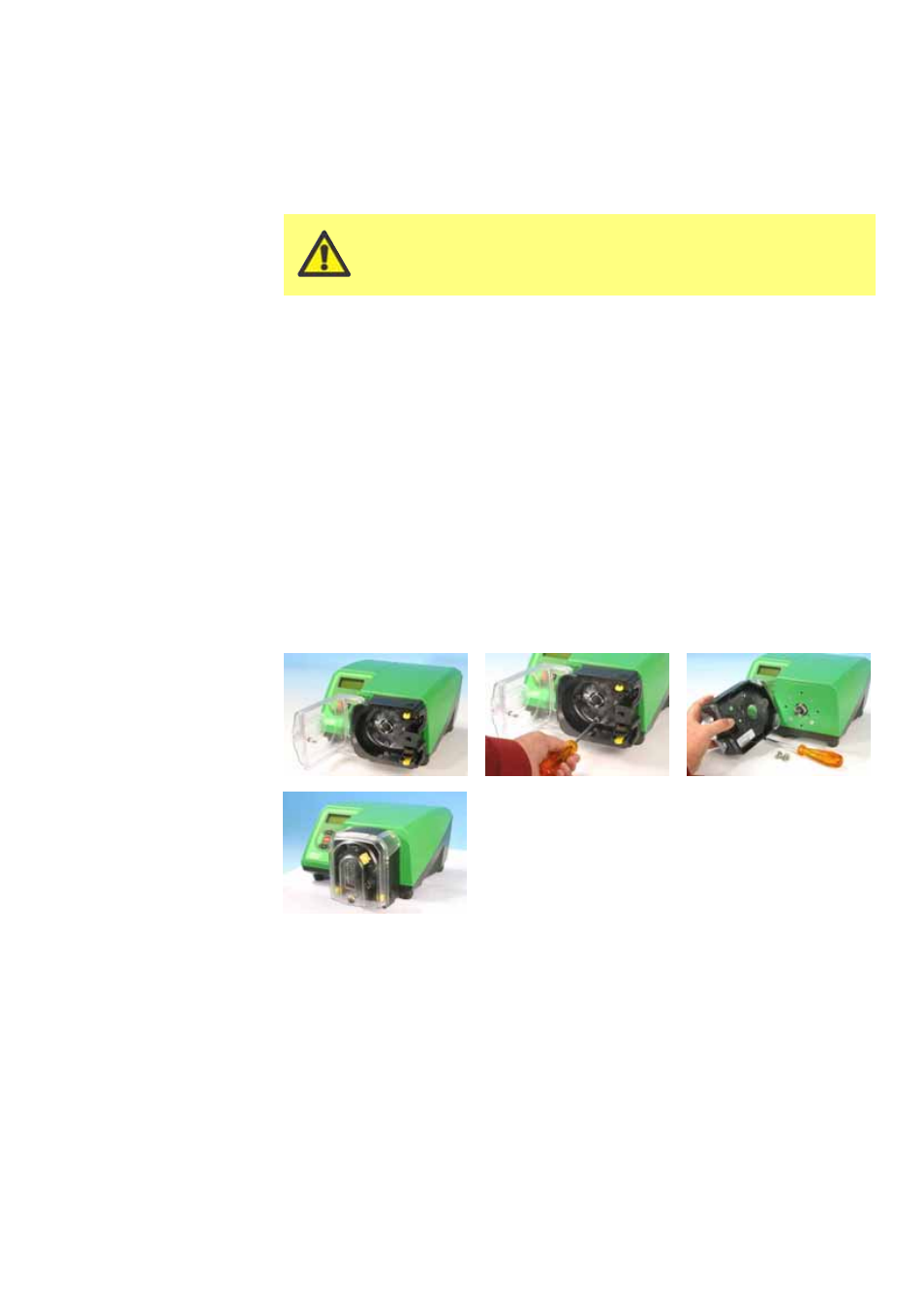

Reposicionamiento de la pista
Abra el cabezal de la bomba, tal como se explica en la sección 27.1, Apertura
de la protección del cabezal de bomba, más adelante.
Extraiga el rotor, tal como se explica en Extracción del rotor, más adelante.
Usando un destornillador para tornillos de cabeza ranurada, suelte y retire los
cuatro tornillos de fijación de la pista.
Extraiga la pista.
Vuelva a colocar la pista en la posición deseada. Reponga y apriete los tornillos
de fijación de la pista.
Reponga el rotor, tal como se explica en Reposición del rotor, más adelante.
Cierre la protección, empujándola a tope hasta que el cerrojo enganche.
Desconecte siempre la alimentación de la red a la bomba
antes de abrir la protección o de realizar cualquier
actividad de posicionamiento, retirada o mantenimiento.
