21.7 Entrada MemoDose

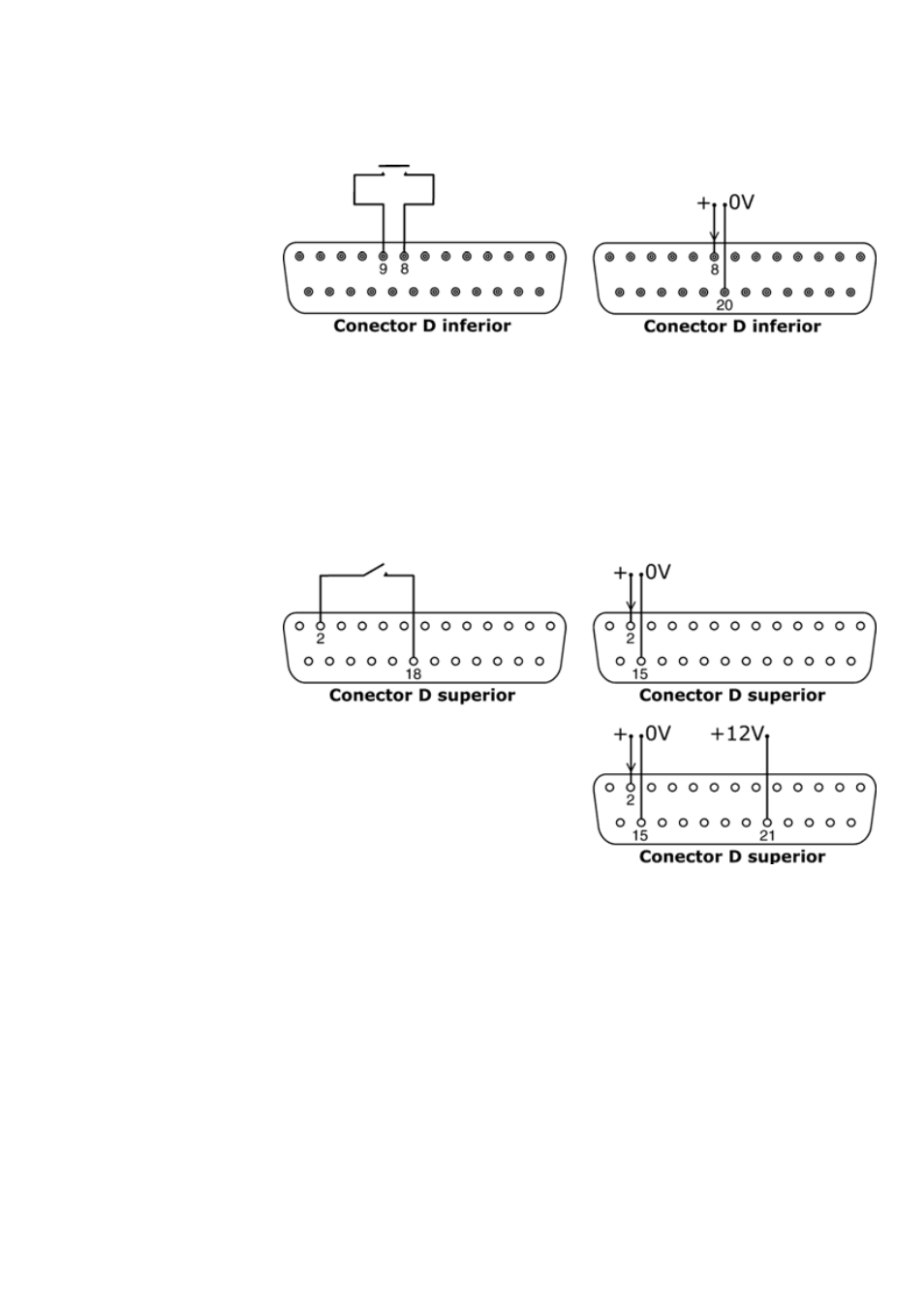

Conecte un interruptor de contacto momentáneo, como un interruptor de pie o de
mano, entre las clavijas 8 y 9 del conector D inferior. Cierre el interruptor para ini-
ciar una dosis. Esta entrada cuenta con protección antirrebote por software y fun-
ciona de forma similar a las demás entradas remotas, tales como las provistas de
lógica de 5 V a 24 V anteriormente mostradas, usando la clavija 8 como entrada y
la clavija 20 como conector de 0 V (conector D inferior).
21.8 Entrada de detección de fugas
Conecte un dispositivo remoto de detección de fugas entre las clavijas 2 y 18 del
conector D superior. El circuito cerrado indica una fuga. Alternativamente, se puede
aplicar una entrada lógica a la clavija 2 del conector D superior, con la clavija 15
puesta a tierra. Una entrada alta indica una fuga. Conecte un detector de fugas
Watson-Marlow de la misma forma, tomando 12 V para alimentarlo desde la clavija
21 del conector D superior.
