Manual del usuario Watson-Marlow 520U IP31 53
21 Cableado de control automático

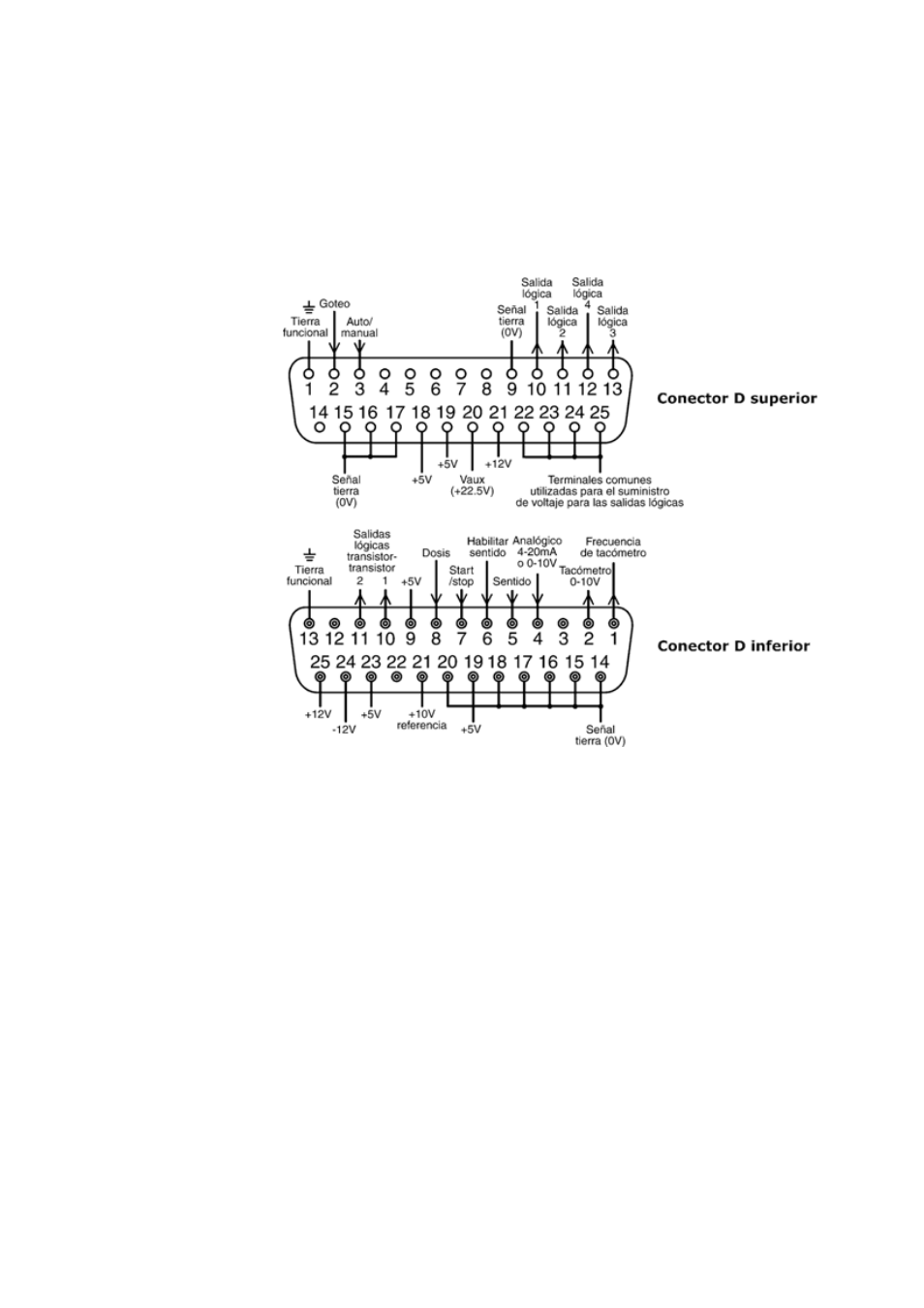

Para conectar la bomba a otros dispositivos se utilizan dos conectores D situados en
la parte posterior de la bomba. El superior es macho y el inferior hembra. Los conec-
tores macho y hembra de acoplamiento, blindados para asegurar su compatibilidad
electromagnética, deben ser soldados convencionalmente a los cables de control
blindados.
Cable de control recomendado: 7 torones 0,2 mm, 24 AWG, blindado, circular, de
hasta 25 almas. El blindaje del cable debe ponerse a tierra mediante la clavija de
tierra funcional del conector D (clavija 1 en el conector D superior (macho) de 25
vías) (clavija 13 en el conector D inferior (hembra) de 25 vías), o a través del cuer-
po metálico de la toma o el enchufe.
Esta bomba cumple todos los requisitos de compatibilidad electromagnética con
hasta 25 m (82 pies) del tipo de cable anteriormente especificado. Si se supera esta
distancia, es responsabilidad del usuario garantizar un funcionamiento seguro y
fiable de la bomba bajo control remoto y automático.
Las líneas de 0 V en esta bomba están aisladas de tierra mediante un transformador
de alimentación (tierra flotante). Puede ser conectada a interfaces 0 V aisladas o
puestas a tierra. Las salidas LTT (lógica transistor-transistor) 1 y 2 aquí utilizadas se
componen de dos estados: nominalmente 0 V y 5 V; pero en la práctica < 0,4 V
(<16 mA) y 2,4-5 V (< 0,4 mA). No están indicadas para excitar relés. Si se desea
excitar un relé mediante la señal LTT, debe hacerse en la forma descrita en la sec-
ción 21.10 Salidas lógicas, más adelante.
