21.9.1 Salida lógica 1

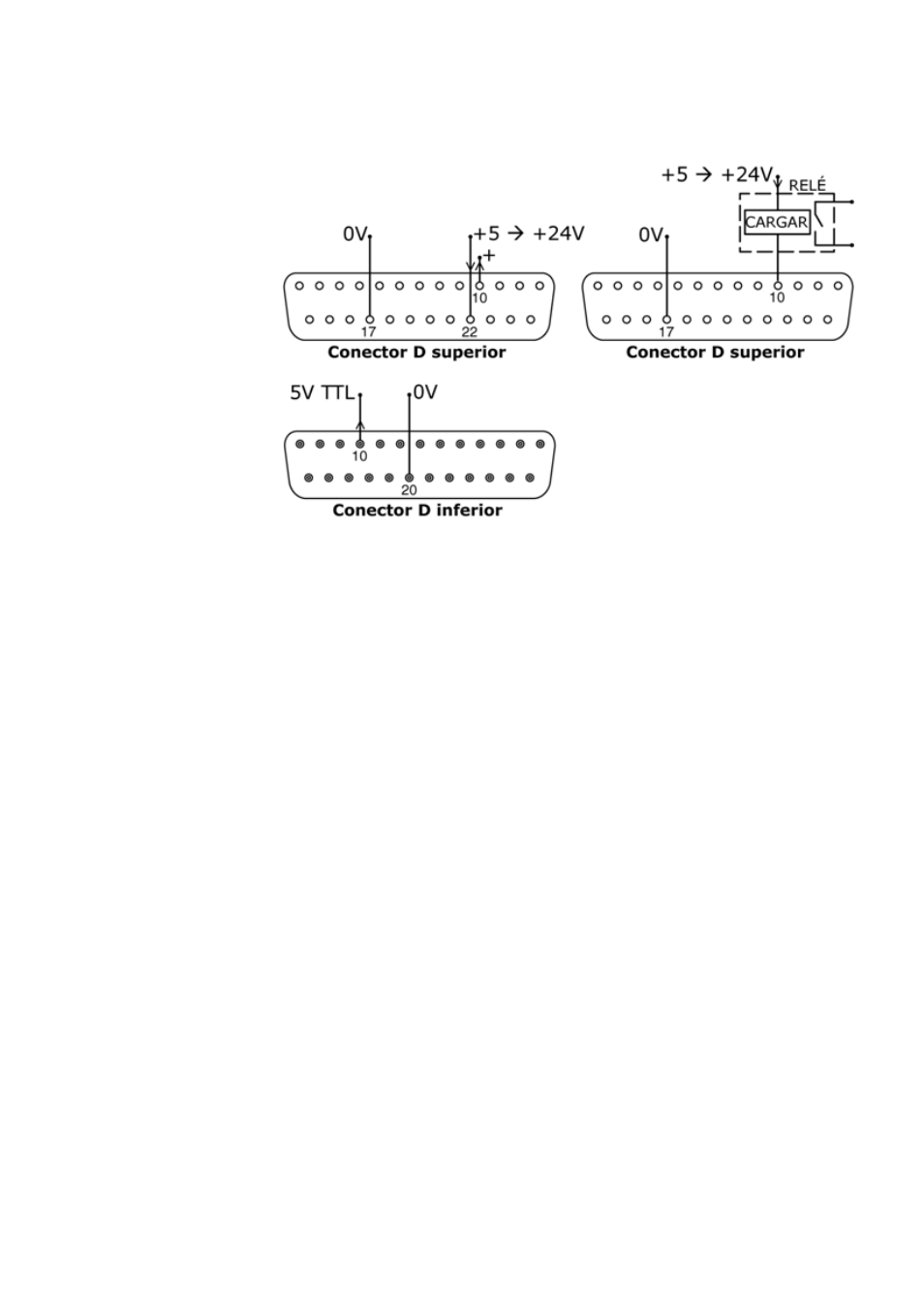

La Salida 1 se toma de la clavija 10 del conector D superior, dependiendo del esta-
do lógico de la función asignada a la Salida 1. Alternativamente, puede haber una
carga, p. ej. una bobina de relé, conectada a la clavija 10, puesta a tierra en la clav-
ija 17. La corriente circulará por el circuito dependiendo del estado lógico de la fun-
ción asignada a la Salida 1. No conecte a ningún dispositivo que requiera más de
50 mA.
Además, la salida 1 está disponible como señal lógica de 5 V LTT en la clavija 10 del
conector D inferior. Cambiará de estado con arreglo al estado lógico de la función
asignada a la Salida 1. No conecte a ningún dispositivo que requiera más de 1 carga
LTT.
Por omisión, la salida 1 está configurada para indicar el estado Marcha/Parada.
Véase la sección 12, Primera puesta en marcha de la bomba.
