Manual del usuario Watson-Marlow 520U IP31 73
27.2 520R y 520R2: Colocación de
mangueras
Los cabezales de bomba para manguera continua 520R están ajustados de fábrica
para admitir mangueras de 1,6 mm de pared de Watson-Marlow. Los cabezales de
bomba para manguera continua 520R2 están ajustados en fábrica para admitir
mangueras de 2,4 mm de pared de Watson-Marlow. El rendimiento del bombeo
puede verse afectado adversamente si no se utilizan mangueras de Watson-Marlow.

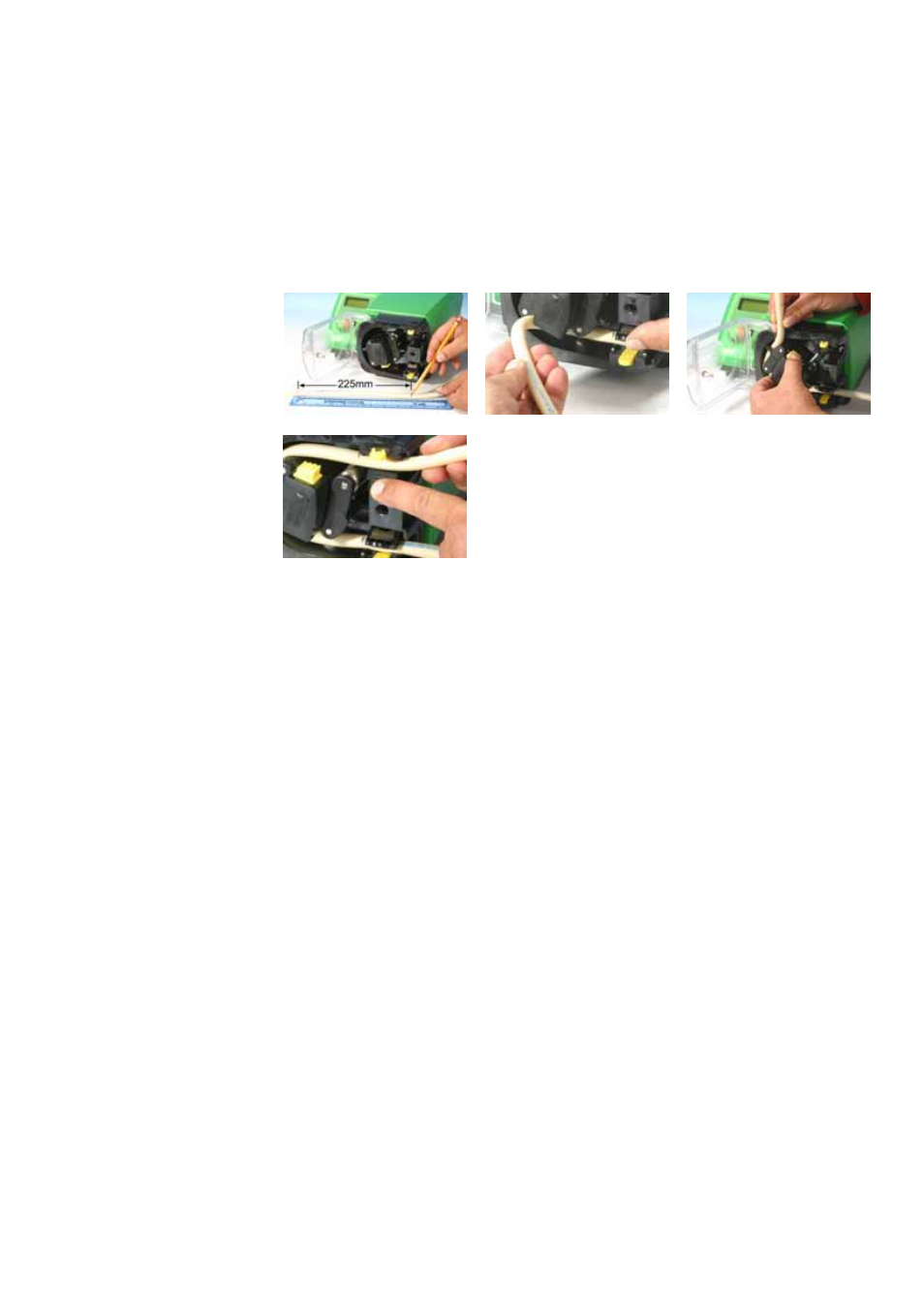

Marque una longitud de 225 mm (8 7 ⁄
8
de pulg.) en la sección de manguera que
se va a situar dentro del cabezal de la bomba. Precaución: Si se colocan más
de 225 mm (8
7 ⁄
8
de pulg.) de manguera en el interior del cabezal de la bomba,
se puede ver acortada la vida de la manguera.
Abra la abrazadera inferior (con muelle) y coloque la manguera, con la primera
marca de los 225 mm (8
7 ⁄
8
de pulg.) alineada con la cara interior de la parte
de la abrazadera que tiene el muelle. Suelte la abrazadera.
Desacople el embrague del rotor apretando a fondo el botón amarillo a un lado
del cubo del rotor y girando el cubo del rotor unos cuantos grados, mantenien-
do siempre el botón apretado. Ahora el rotor puede dar una revolución comple-
ta independientemente del reductor y del motor. Si el embrague vuelve a
acoplarse antes de que la manguera esté totalmente montada, apriete de
nuevo el botón y haga girar el rotor algunos grados.
Vaya colocando la manguera alrededor de la pista del cabezal, girando el rotor
según sea necesario. Asegúrese de que la manguera no queda retorcida ni apri-
sionada entre los rodillos de guía y la pista. Asegúrese que la segunda marca
de los 225 mm (8
7 ⁄
8
de pulg.) queda junto al borde interno de la abrazadera
superior.
Abra la abrazadera de manguera superior con muelle y coloque la manguera en
la abrazadera, asegurando que la manguera no presenta torsión y que se apoya
centrada entre los rodillos de guía de la manguera. Suelte la abrazadera.
