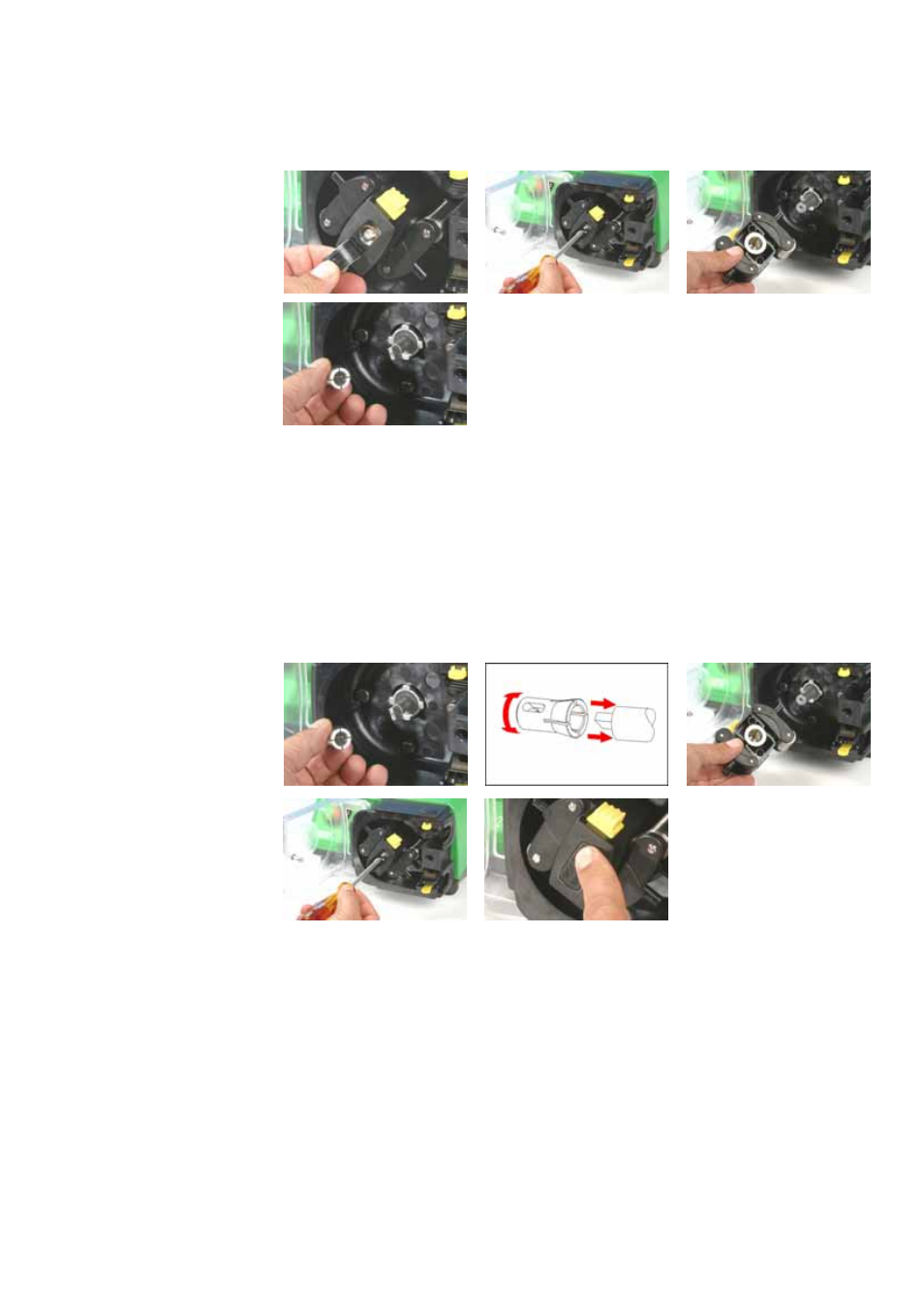

Extracción del rotor

Retire todas las mangueras del cabezal de la bomba.

Abra la tapa negra flexible de rotor situada en el centro de éste.
Usando un destornillador para tornillos de cabeza ranurada, suelte y retire el
tornillo central de posicionamiento.
Tire del cubo del rotor hasta separarlo de su eje provisto de garras.
Entre el cubo y el eje se halla una pinza partida. Si la pinza está retenida por el
eje, tire de ella hasta separarla, aflojándola si fuera preciso mediante ligeros
golpes. No intente extraerla haciendo palanca mediante un destornillador o
similar. Si la pinza está retenida dentro del cubo, extráigala; si fuera preciso
aflójela reinsertando el tornillo de posicionamiento central una o dos vueltas y
golpeando ligeramente la cabeza del tornillo.

Reposicionamiento del rotor

Vuelva a montar la pinza partida sobre el eje de accionamiento, haciéndola
girar hasta que quede totalmente encastrada en la garra. Monte el cuerpo del
rotor sobre el eje de accionamiento como una unidad.
Abra la tapa negra flexible de rotor situada en el centro de éste. Use un
destornillador para tornillos de cabeza ranurada para apretar el tornillo de posi-
cionamiento central a un par de 3 Nm para evitar que la pinza se deslice
durante el funcionamiento. Si se ha montado correctamente, los rodillos de
guía de la manguera deberían alinearse con la superficie exterior de la pista.
Cierre la tapa flexible de rotor.
Cierre la protección y asegúrese de que el rotor está separado de ésta, obser-
vando las primeras rotaciones del rotor.
