Manual del usuario Watson-Marlow 520U IP31 32

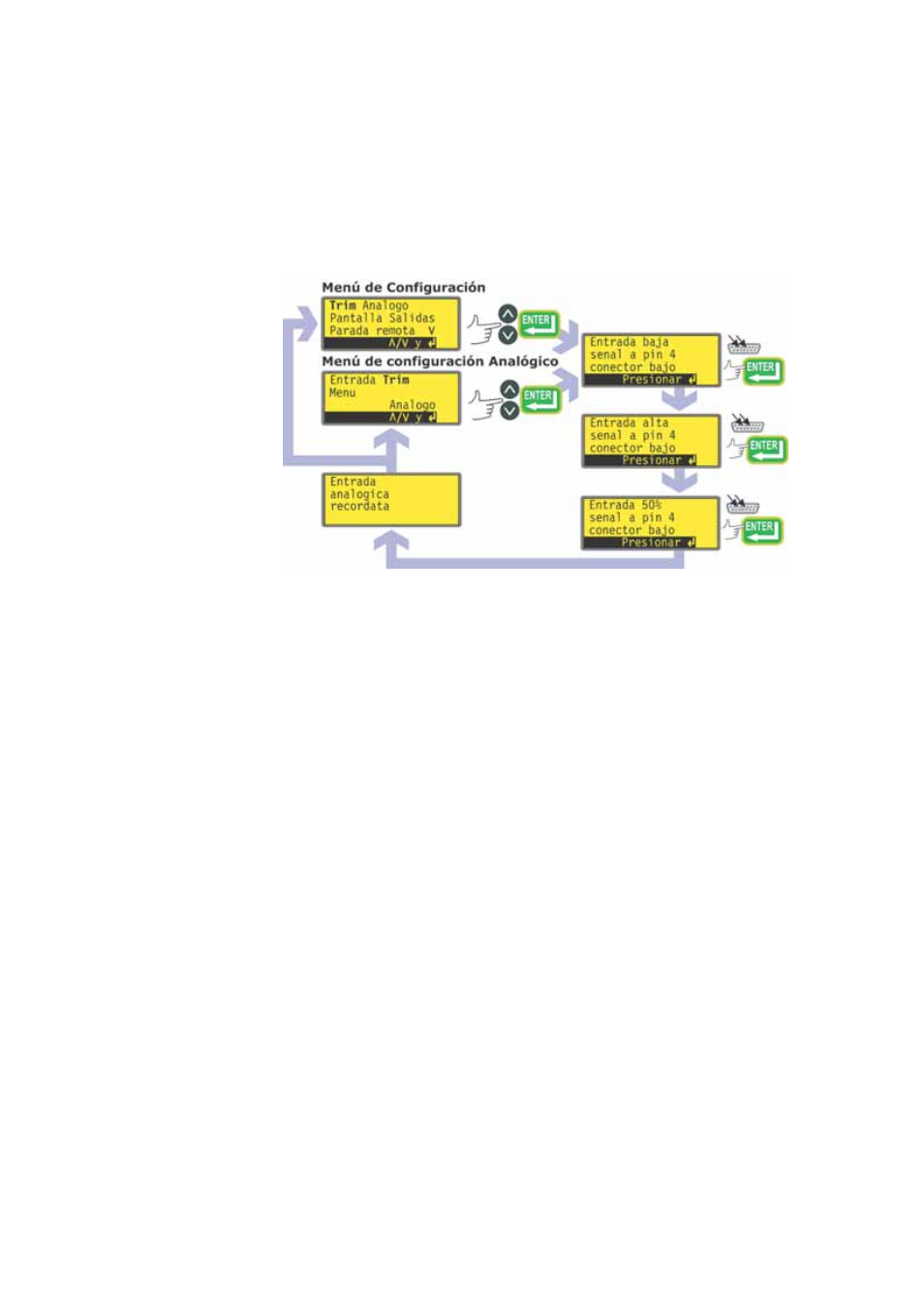

16.1 Compensación
Cuando la bomba está bajo control remoto, rastrea una señal analógica desde el sis-
tema de control remoto del usuario hasta la patilla 4 del conector D inferior situado
en la parte posterior de la bomba, dentro de las gamas 4-20 mA o 0-10 V. El ajuste
Trim se usa para calibrar la bomba con respecto a un sistema de control analógico.
La secuencia puede introducirse directamente desde el menú Configuración o desde
el menú de configuración Analógico.
Seleccione Trim en el menú Configuración o el menú de configuración
Analógico usando las teclas ARRIBA o ABAJO y presione ENTER para confir-
mar su elección.
Aplique la señal analógica de proceso baja a la patilla 4 del conector D inferior,
tal como se indica en el visualizador. Véase la sección 16.2, Analógico. Mientras
se está aplicando la señal, presione ENTER para registrar la señal como punto
de calibración.
Aplique la señal de control de proceso máxima. Mientras se está aplicando la
señal, presione ENTER para registrar la señal como punto de calibración.
Aplique el 50% de la señal de control de proceso máxima. Mientras se está
aplicando la señal, presione ENTER para registrar la señal como punto de cali-
bración.
Si se comete un error, el usuario puede pulsar STOP en cualquier punto de la
secuencia, y la bomba mostrará la pantalla previa.
La pulsación final de ENTER hace que la bomba muestre una pantalla de con-
firmación y a continuación muestre la pantalla desde la cual introdujo la
secuencia de compensación: el menú de Configuración o el menú de
Configuración analógico.
A continuación, la bomba calcula una respuesta lineal de bajo a medio y de medio
a alto, y registra el resultado como un nuevo gráfico de calibración de entrada
analógica.
Si cualquiera de las tres señales aplicadas coincide, se muestra una pantalla de
advertencia antes de que aparezca la pantalla de confirmación, y se ignora la com-
pensación.
Nota: Es posible configurar una respuesta invertida, aplicando la señal de control de
proceso máxima cuando se solicite la mínima y viceversa.
