Manual del usuario Watson-Marlow 520U IP31

49

18 Calibración del caudal

La bomba puede indicar tanto el caudal en milímetros por minuto como la velocidad
en revoluciones por minuto.

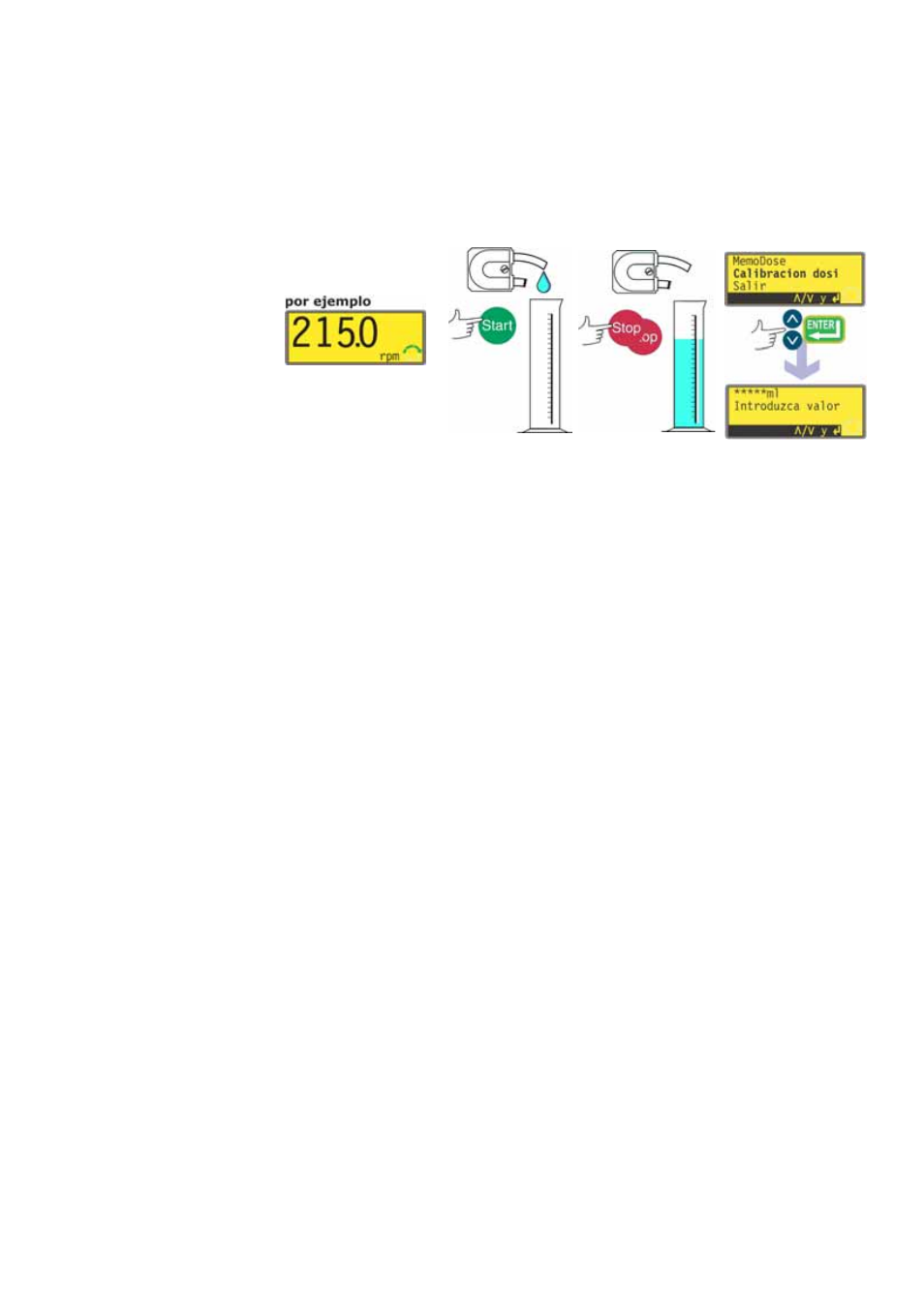

En la pantalla principal del modo manual, ajuste la velocidad y el sentido de
giro de la bomba apropiados mediante las teclas ARRIBA y ABAJO y la tecla
SENTIDO. Una velocidad más lenta podría facilitar al usuario la medición exac-
ta, aunque puede que no represente las condiciones de funcionamiento reales.
Coloque un recipiente de medición apropiado bajo la manguera de impulsión de
la bomba.
Presione START. La bomba se pone en marcha y el fluido es bombeado al inte-
rior del recipiente. El volumen bombeado no es importante; pero cuanto mayor
sea el volumen, tanto más exacto será el cálculo del caudal por revolución. Le
sugerimos hacer funcionar el cabezal de la bomba durante al menos 10 revolu-
ciones, y al menos 20 si se usa una manguera de bombeo de diámetro interior
escaso.
Cuando se haya dispensado un volumen de fluido, es necesario detener la
bomba y visualizar la pantalla de Dosis de calibración. Esto puede conseguirse
de tres maneras.
1. Presione dos veces la tecla STOP en un lapso de medio segundo. La bomba

se detiene y muestra inmediatamente la pantalla MemoDose/Calibración.
Use las teclas ARRIBA o ABAJO para seleccionar Calibracion dosi.
Presione ENTER para confirmar.
O...

2. Presione una vez la tecla STOP. La bomba se detiene. (De este modo podría

resultar más sencillo asegurarse de que la cantidad de fluido dispensada es
lo suficientemente precisa). Después, presione dos veces la tecla STOP en
un lapso de medio segundo. La bomba muestra la pantalla
MemoDose/Calibración. Use las teclas ARRIBA o ABAJO para seleccionar
Calibracion dosi. Presione ENTER para confirmar.
O...

3. Presione la tecla STOP. La bomba se detiene. Presione la tecla MENU. Use

las teclas ARRIBA o ABAJO para seleccionar MemoDose. Pulse ENTER
para confirmar.

La bomba muestra la pantalla MemoDose/Calibración. Use las teclas ARRI-

BA o ABAJO para seleccionar Calibracion dosi. Presione la tecla ENTER
para confirmar.
