Manual del usuario Watson-Marlow 520U IP31 19
Si el cable de alimentación de red no es apropiado para su instalación, es posible
sustituirlo.
Asegúrese de que la bomba esté desconectada de la tensión de red.

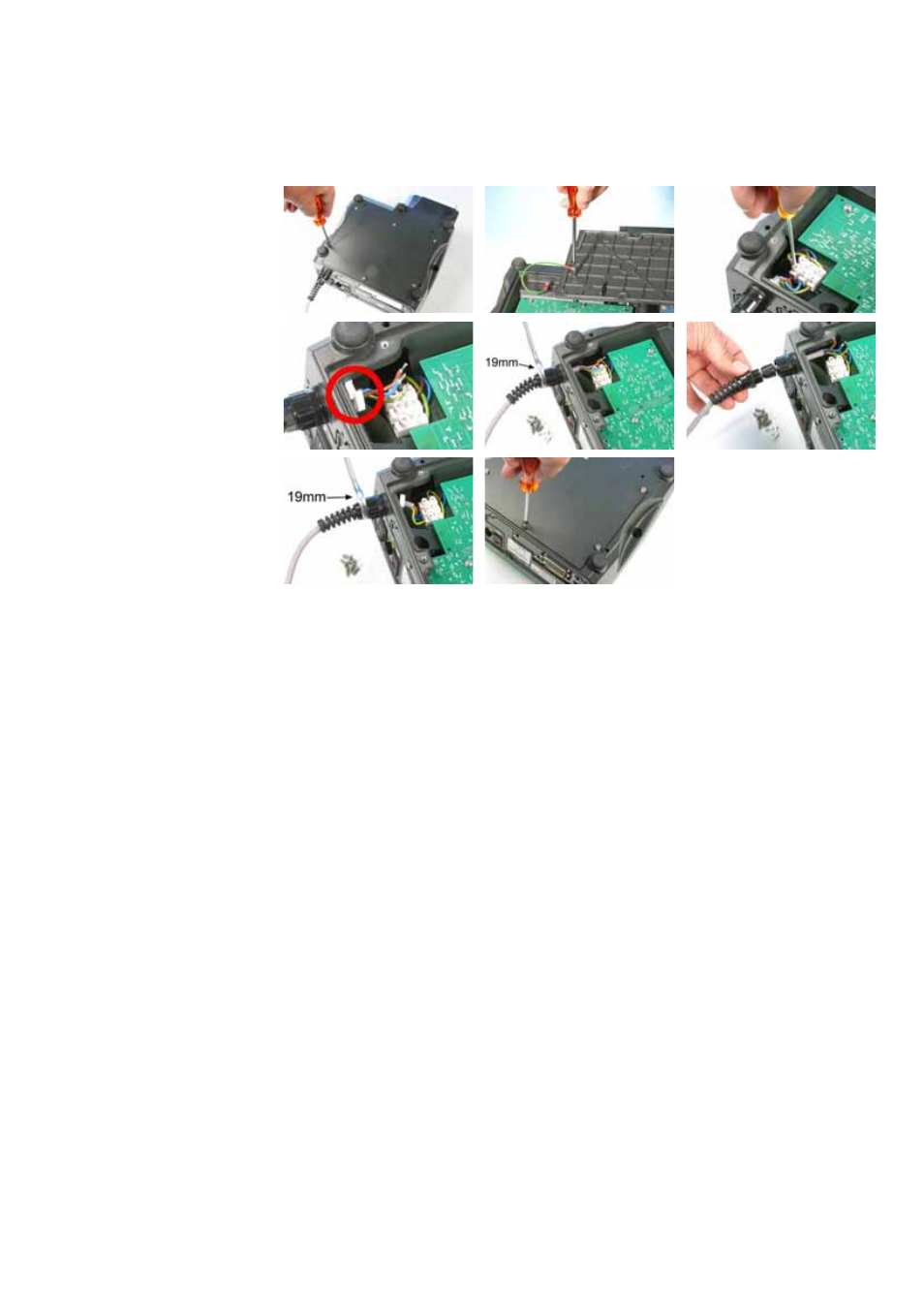

Extraiga los seis tornillos de la tapa de la tarjeta de interfaz debajo de la
bomba. Levante la tapa de la tarjeta de interfaz. Tal vez le resulte más cómodo
retirar la tapa por completo; en tal caso, retire el conductor de puesta a tierra
de la tapa.
Retire los conectores de la regleta de terminales. Extraiga el clip de contención
deslizando sus mordazas lateralmente en direcciones opuestas.
Suelte el casquillo para paso de cable usando una llave para tuercas de 19 mm
y retire el casquillo y el cable.
Pase un cable de repuesto a través de las tres partes del casquillo, la carcasa
de la bomba y el clip de contención.
Conecte el nuevo cable a los conectores de la regleta, conforme al dibujo que
se muestra arriba.
Apriete el clip de contención y el casquillo con un par de 2,5 Nm. Cerciórese de
que la conexión de puesta a tierra de la tapa de la tarjeta esté segura. Vuelva
a montar la tapa de la tarjeta, con cuidado de no atrapar el conductor de pues-
ta a tierra bajo el borde de la tapa. Cerciórese de que la tira de sellado queda
correctamente asentada para asegurar la estanqueidad.
