5 – Localización de problemas y ensayos al sistema
Prueba 7 – sensor capuchón de antorcha
Probar el interruptor de sensado capuchón y los cables y mangueras de la antorcha.
1. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
2. Quitarle la cubierta y asa a la fuente de energía. Ver Quitarle la cubierta a la fuente de energía en la página 98.
3. Quitar la barrera componente. Ver Quitar la barrera componente en la página 100.
4. Separar el panel frontal. Ver Separar el panel frontal en la página 102.
5. En el lado del disipador de calor, empujar la aleta del conector de sensado capuchón J12 hacia el enchufe para
desconectarlo y sacarlo de la tarjeta de alimentación.

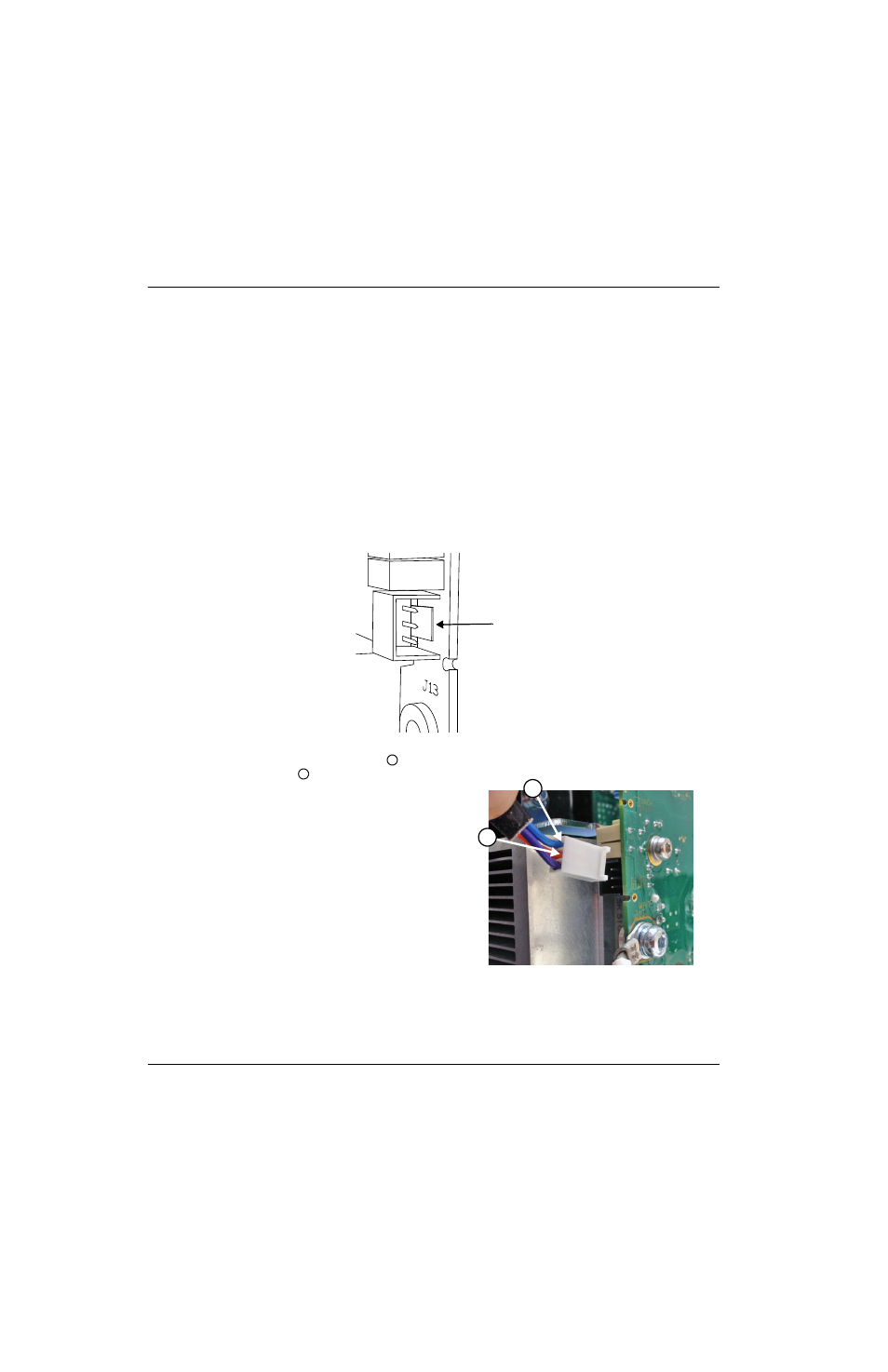

Figura 17
6. Medir la resistencia entre el cable azul (pin 1) y
el cable anaranjado (pin 2) . Deberá medir menos
de 10 Ω. Si la resistencia diera más alta, el
interruptor de sensado capuchón está abierto.
7. Cerciorarse de que el émbolo de la antorcha se
mueva libremente. Si no lo hace, reemplazar el
cuerpo de antorcha. Ver
Reemplazar el cuerpo de
antorcha en la página 193.
8. Cerciorarse de que los consumibles estén bien
instalados. Ajustar los consumibles de ser
necesario.
9. Si las piezas de la antorcha mencionadas en el
paso 7 y el paso 8 están funcionando bien, el
interruptor de sensado capuchón está defectuoso o
hay discontinuidad en uno de los cables del
conjunto de cables y mangueras de la antorcha.
Reemplazar la pieza defectuosa. Ver
Reemplazar interruptor de sensado capuchón en la página 196 o Reemplazar
los cables y mangueras de la antorcha y el pasacables en la página 144.
Empujar la aleta hacia el enchufe
1
2
1
2
