Powermax30 AIR Manual de servicio 808853 143
6 – Reemplazo de componentes de la fuente de energía

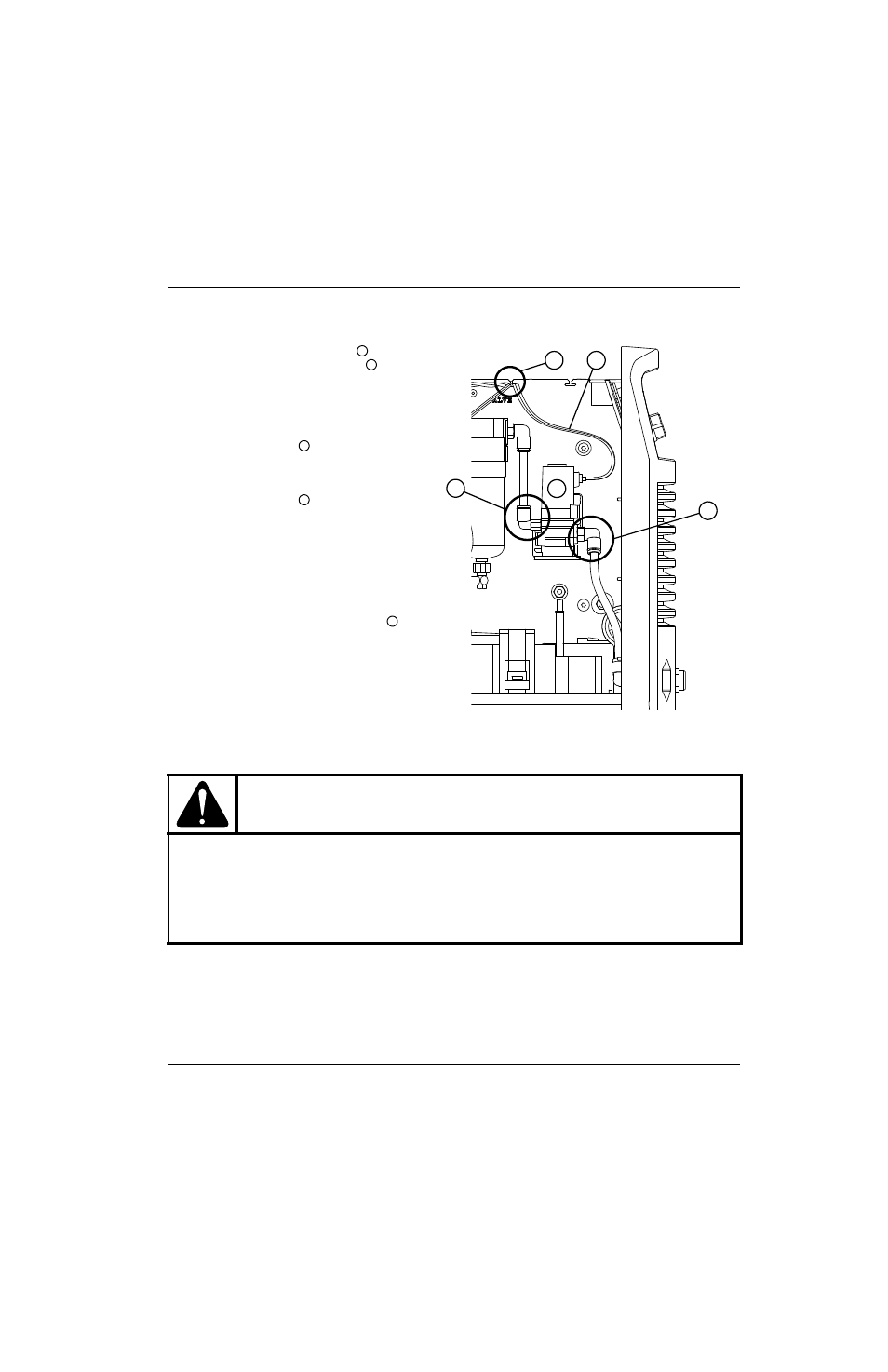

Instalar la válvula solenoide
1. Orientar la nueva válvula solenoide
de modo que los cables rojo y negro
se extiendan por la parte superior del lado
derecho del la válvula.
2. Meter a presión la manguera de alimentación
de gas en el conector en el lado izquierdo
de la válvula solenoide
.
3. Meter a presión la manguera de alimentación
de gas en el conector en el lado derecho
de la válvula solenoide
.
4. Empujar la válvula solenoide en su lugar entre
las 2 presillas del panel central. Debe encajar
en su sitio.
5. Conectar el cable conector de la válvula
solenoide a J6 en la tarjeta de alimentación.
Tender los cables rojo y negro por la muesca
del panel central con la etiqueta “VALVE”
.
6. Comprobar que no haya fugas en el conjunto
de la válvula solenoide.
7. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta a la fuente de
energía en la página 99.
b. Volver a conectar el cable de alimentación
y poner el interruptor de energía en ON (I) (encendido).
¡PRECAUCIÓN!
Si hay fugas en las mangueras o conexiones de alimentación de gas, es posible que:
 Disminuyan las velocidades de corte.
 Empeore la calidad de corte.
 Disminuya la capacidad de espesor de corte.
 Se reduzca la duración de los consumibles.
3
2
1
5
4
1
2
3
4
5
