116 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el interruptor de energía
Quitar el interruptor de energía
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Quitar la barrera componente en la página 100.
2. Separar ligeramente la parte de arriba del panel trasero de la fuente de energía para desconectar los 4 cables que
están por detrás del interruptor de energía.
3. Oprimir con un destornillador plano pequeño una de las orejetas por debajo del interruptor de energía para sacar esa
esquina del panel trasero.
4. Oprimir la otra orejeta debajo del interruptor de energía para sacarla del panel. Asegurarse de que la primera orejeta
no se enganche de nuevo al liberar la segunda.
5. Repetir estos mismos pasos para sacar la parte de superior del interruptor de energía. Quitar del todo el interruptor
del panel.

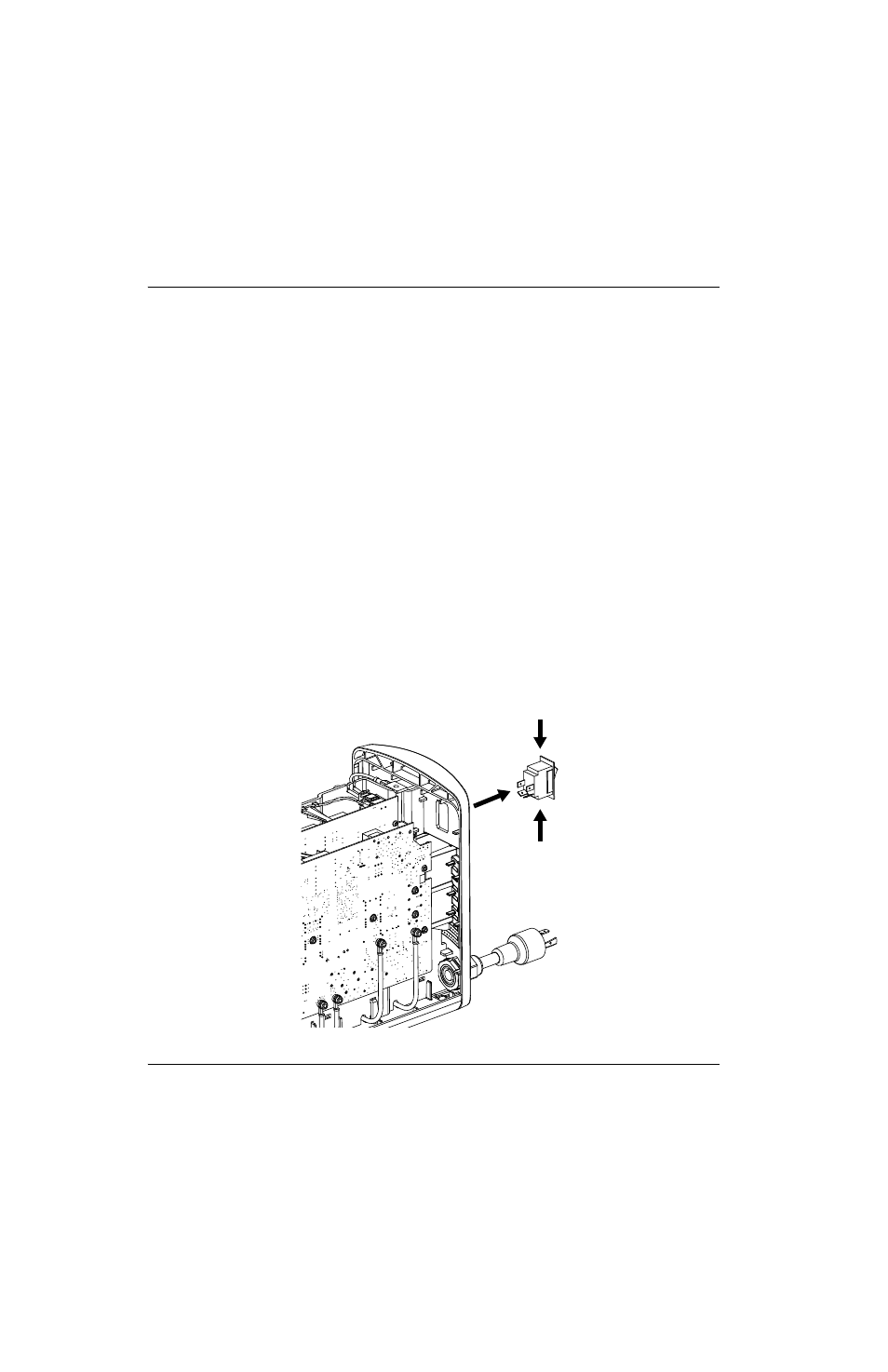

Figure 37
Número juego Descripción
428235 Juego: Interruptor de energía
